Gentec-EO QUAD-20-MT-P四象限激光位置传感探测器 201777

Gentec-EO QUAD-20-MT-P四象限激光位置传感探测器描述：

数据表(中) 数据表(EN) 用户手册

QUAD-4TRACK

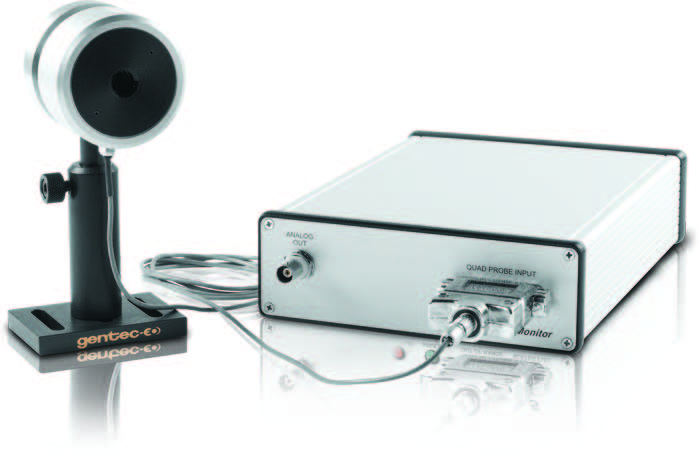

这一系统基于 4 通道微处理器，测量每个 QUAD 元件的电压输出并进行数学计算，以测量激光束或图像的 X 轴和 Y 轴位移。该系统处理速度快，可用于实时追踪、对准和/或测量移动，分辨率只有几微米！

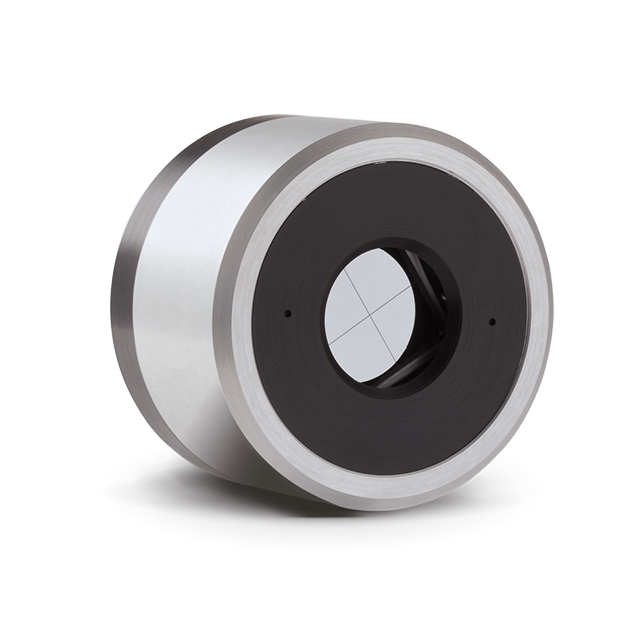

QUAD 探测器

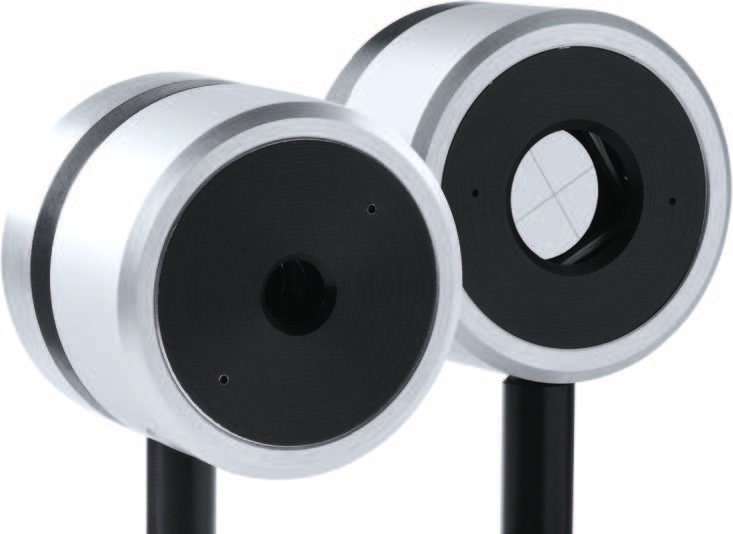

该探测器速度快，可以处理脉冲激光的高峰功率而不出现饱和，全光谱（从紫外到远红外，甚至太赫兹）响应激光器。QUAD-E 设计用于高达 1000 Hz 的脉冲源，而 QUAD-P 则用于连续波和高重复率（准连续波）脉冲源。在模拟模式下，这两种探测器还可作为单独设备，纳入您自己的系统应用中。为此，我们可以提供 Lemo 尾缆。

模拟输出

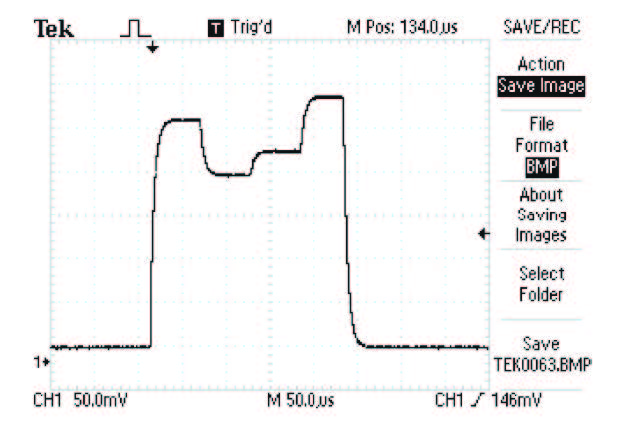

QUAD-4Track 的模拟输出提供的电压与照射各个 QUAD 元件的脉冲能或激光功率成正比。四个电压输出相等时，光束位于 QUAD 探测器的中心。在设置脉冲源的 QUAD 探测器以进行光学调准时，这一工具非常实用。

测量界面

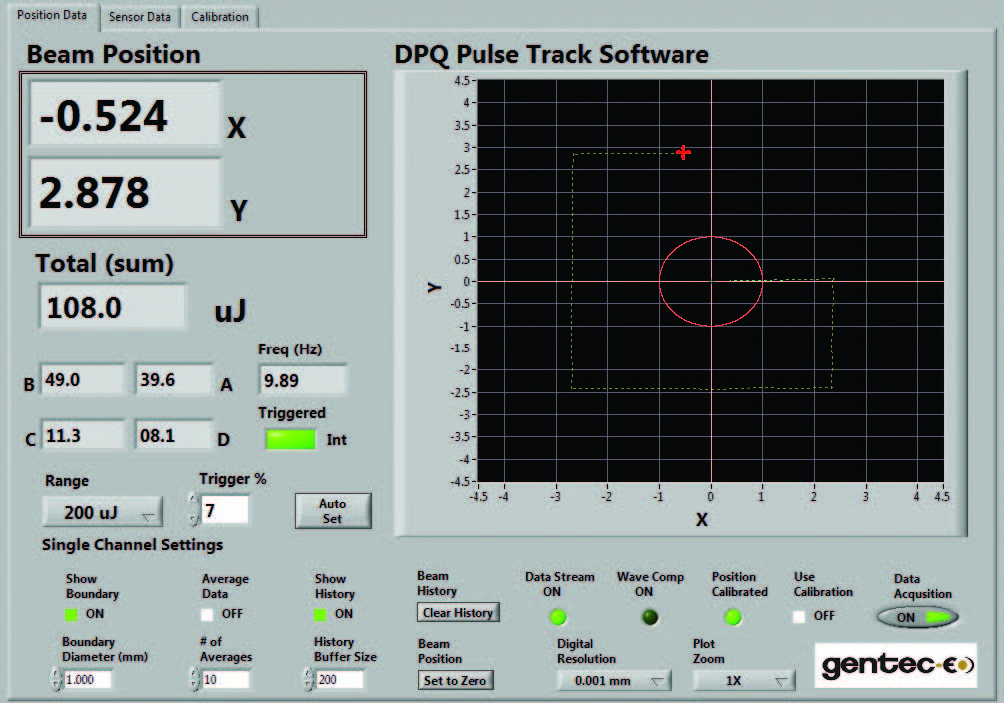

QUAD-4Track 包含功能强大的单机软件 LabView，用于控制仪表、处理数据并显示 X 轴和 Y 轴位置。该软件还可显示脉冲源的能量或功率以及重复率。本界面中的大型图表显示线束的矩心位置并实时追踪其移动。该关键包含许多实用功能，例如：设置边界、放大（2 倍至 128 倍）、设置分辨率、数据记录等，不一而足。绿线代表追踪历史。

随着时间的推移追踪线束

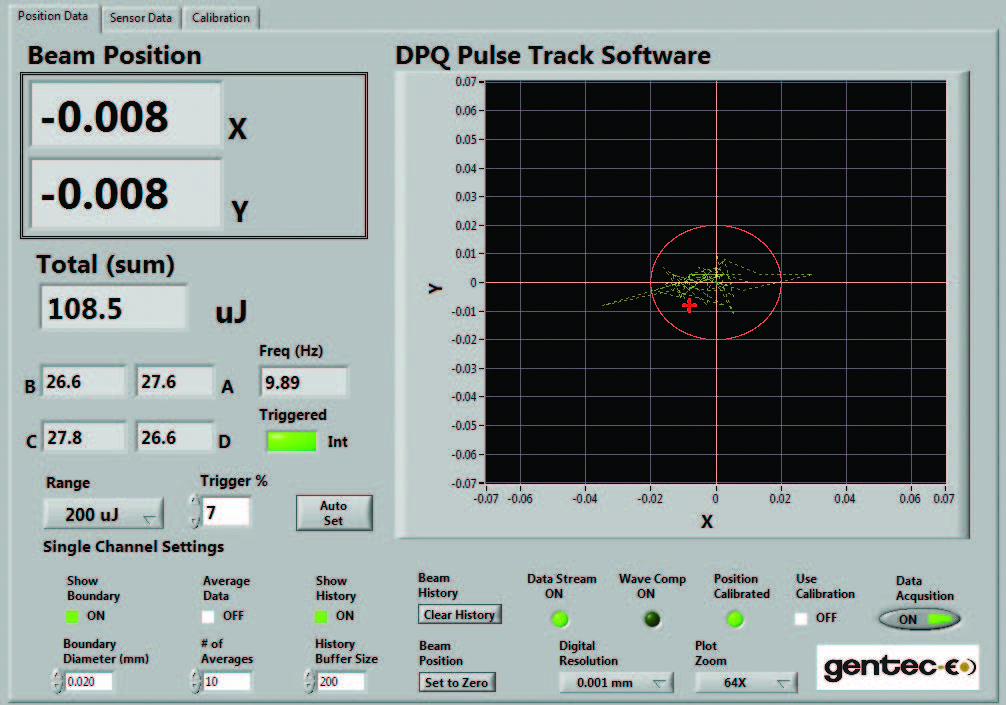

在左侧所示的测量界面中，我们正在追踪 10 Hz 频率下脉冲 Nd:YLF 激光的线束稳定性。分辨率设定为 0.001 nm，边界设定为 20 µm（红色圆圈），放大功能设定为 64倍。总能量为 108.5 µJ，激光的最终位置为 X 轴 -8 µm、Y 轴 -8 µm。绿色跟踪线显示的是几百次脉冲期间激光围绕零位的移动。

位置校准界面

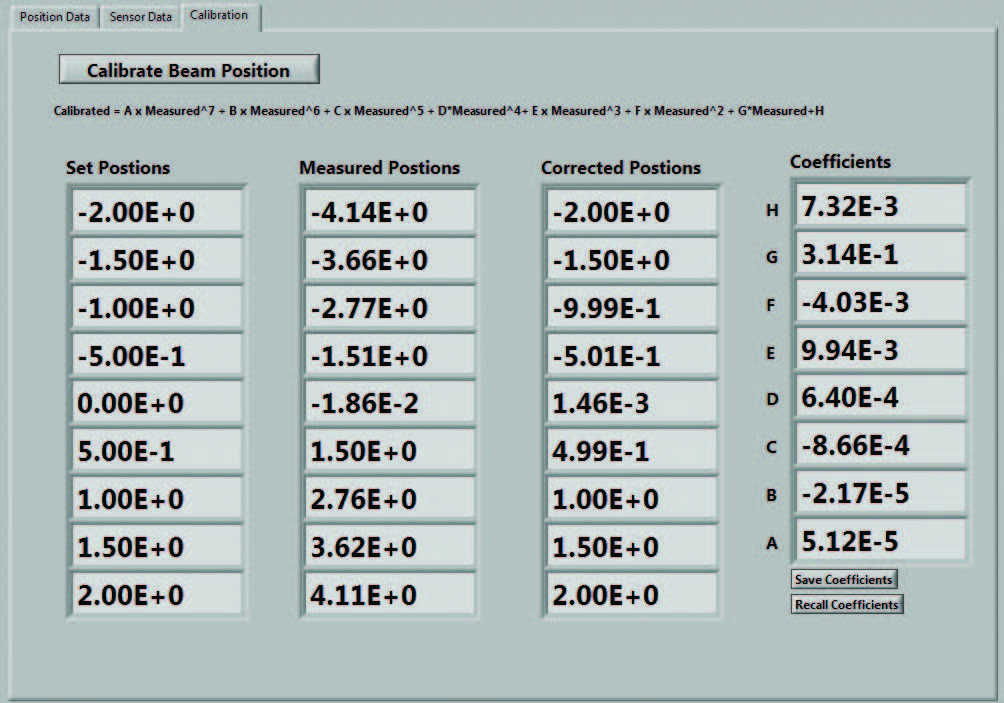

这需要使用微米级线性阶段（只有 1 根轴）。如左侧的校准界面所示，该程序包括仪表调零，移动 QUAD 探测器至九个分立位置（+2000 mm 至 -2000 mm）并采集 QUAD 读数。然后，该程序会确定校正系数（最后一栏）并将其运用到原始数据以到达“校正位置”。现在，QUAD 探测器已校准完毕！

数据记录

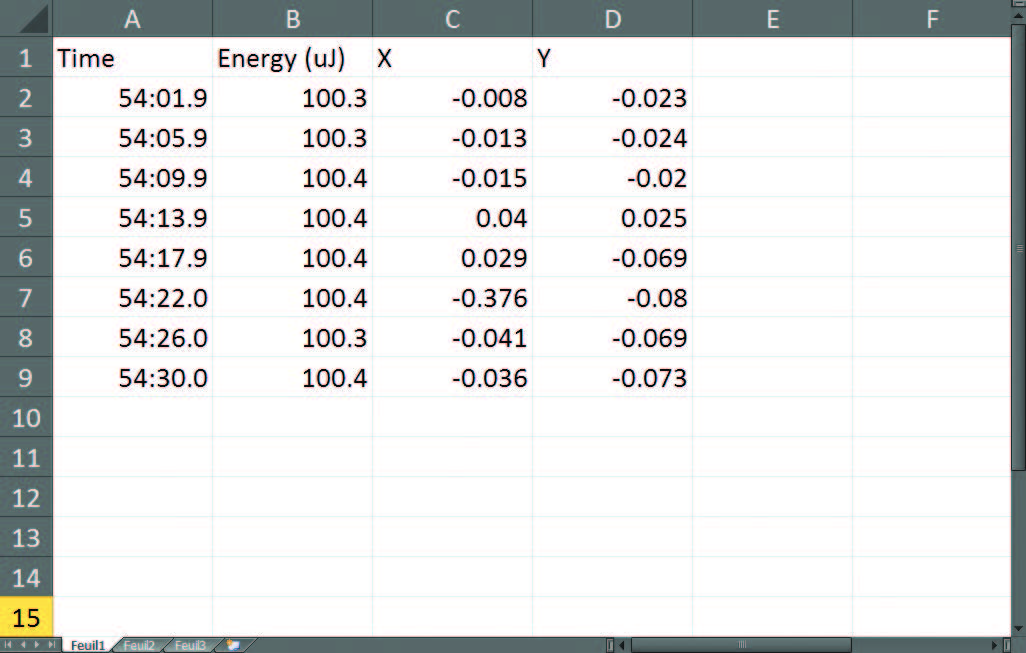

另一个非常实用的功能是“数据记录”。通过这一功能，您可以设置 QUAD-4Track 以跟进激光在过去数分钟、数小时甚至数天内的位移、能量和/或功率。需要在激光器热机时测量激光的“光束偏转”吗？使用数据记录就行了！需要测量不同激光重复率或能量级对应的光束位移吗？数据记录可以帮您测量！

主要特性

测量，跟踪和对准

根据您的激光束的去向

4通道探测器

象限检测器技术，以高分辨率感知激光束位置。

对于CW，脉冲及高重复频率激光器

QUAD-E：每次脉冲的能量（从μJ到mJ）

QUAD-P：功率（从μW到mW）

紫外至远红外和太赫区

吸收器覆盖从紫外线到毫米波的所有光源

大面积传感器

9 mm和20 mm 方形探测器

使用 USB 2.0 快速连接

确保全速跟踪

包括应用软件

包括完整的LabView应用软件，具有许多特征

产品规格
