产品介绍

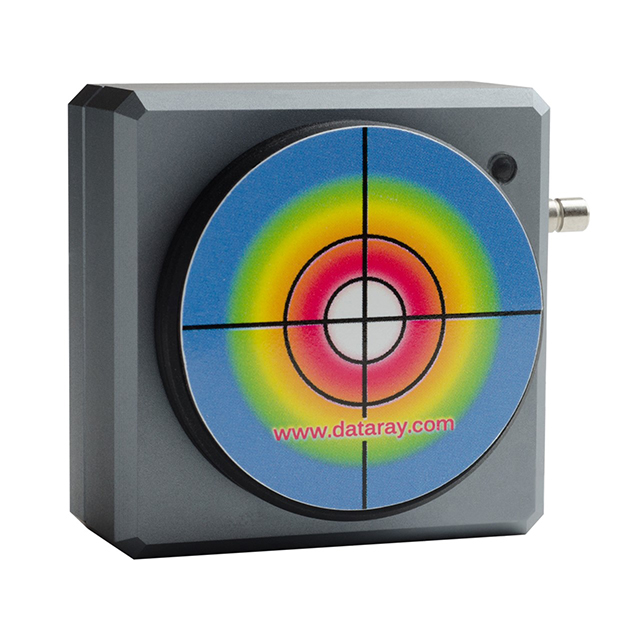

WinCamD系列采用能够实时显示和端口供电的USB 3.0 / 2.0相机,并且针对光束成像进行了优化。其使用高分辨率逐行扫描的CCD和CMOS芯片,芯片一般是正方形的设计。CCD芯片采用定制的FPGA和片外14/16位ADC直接寻址。CMOS芯片采用板载RAM,FPGA和USB 3.0 / 2.0处理器以及片上10/12位ADC,有效提高了相机式光束分析仪数据读取速度。使得WinCamD光束轮廓分析仪能够获得良好的信噪比。
WinCamD系列摄像头的光束尺寸校准是基于CCD和CMOS光刻的可追溯精度的内在校准,在所有数据处理过程中都使用芯片和像素的标称尺寸。精确度远高于0.5%,甚至可能优于0.1%。如有要求,DataRay可提供校准和证书。值得注意的是ND滤镜或芯片上的灰尘会影响测量图像和精度。滤波片的的安装也非常简单,很多都是Mount-C螺纹安装的。
WinCamD‐LCM WinCamD‐UCD特点
新的WinCamD‐LCM 1“CMOS阵列,具有5.5μm2、1、2和4百万像素格式
同步快门= No Comet Tailing
刷新率到达50Hz,使用USB 3.0(LCM series is USB 3.0 all others USB 2.0)
新型可堆叠MagND滤波器(LCM series only)
端口供电,灵活的3米电缆,无需外部电源
WinCamD‐LCM Compact 1.8 x 1.8 “ x 0.8” (20 mm)适用于小光束
具有片内12/14/16位ADC的数字CCD / CMOS相机(取决于相机)
4 MB图像缓冲区和板载微处理器
无窗口传感器标准,无边缘
25,000:1电子自动快门,40 ms至1000 ms
1000:1, SNR(30/60 dB光学/电气)
脉冲激光自动触发和同步
大面积TaperCamD选项为20 x 15 mm
X‐Ray, UV, 1310 nm (p.8), 1475‐1680 nm (p.10) & 2‐16 μm
兼容Windows 8、7、Vista和XP、32位和64位。使用Parallels或BootCamp的PC或Mac‐Intel
订购信息:
订购型号 | 订购信息 |
S-BC2-HR | BladeCam2-HR 光束分析相机(355 至 1150 nm)。5.2 µm 像素,1280 x 1024,6.6 x 5.3 mm 有效面积。包括 C 型接口滤光片(ND-1、ND-2、ND-4)。 |
S-BC2-HR-1310 | BladeCam2-HR-1310 光束分析相机(355 至 1150 nm)。5.2 µm 像素,1280 x 1024,6.6 x 5.3 mm 有效面积。包括 C 型接口滤光片(ND-1、ND-2、ND-4)、WCDL-LPF |
S-BC2-HR-ND4 | BladeCam2-HR-ND4 光束分析相机(355 至 1150 nm)。5.2 µm 像素,1280 x 1024,6.6 x 5.3 mm 有效面积。包括 C 型接口 ND-4 滤镜。 |
S-BC2-HR-TEL | BladeCam2-HR-TEL 光束分析相机(1480 至 1610 nm)。5.2 µm 像素,1280 x 1024,6.6 x 5.3 mm 有效面积。包括 C 型接口滤光片(ND-1、ND-2、ND-4、WCD-LPF12 |
S-BC2-HR-UV | BladeCam2-HR 光束分析相机(190 至 1150 nm)。5.2 µm 像素,1280 x 1024,6.6 x 5.3 mm 有效面积。包括 C 型滤光片(ND-1、ND-2、ND-4)和 1 英寸滤光片 |
S-BC2-XHR | BladeCam2-XHR 光束分析相机(355 至 1150 nm)。3.2 µm 像素,2048 x 1536,6.5 x 4.9 mm 有效面积。包括 C 型接口滤镜(ND-1、ND-2、ND-4)。 |
S-BC2-XHR-1310 | BladeCam2-XHR-1310 光束分析相机(355 至 1350 nm)。3.2 µm 像素,2048 x 1536,6.5 x 4.9 mm 有效面积。包括 C 型接口滤光片(ND-1、ND-2、ND-4)、WCDL-LP |
S-BC2-XHR-ND4 | BladeCam2-XHR 光束分析相机(355 至 1150 nm)。3.2 µm 像素,2048 x 1536,6.5 x 4.9 mm 有效面积。包括 C 型接口 ND-4 滤镜。 |
S-BC2-XHR-UV | BladeCam2-XHR-UV 光束分析相机(190 至 1150 nm)。3.2 µm 像素,2048 x 1536,6.5 x 4.9 mm 有效面积。包括 C 型滤光片(ND-1、ND-2、ND-4)和 1 英寸滤光片 |
S-TCD-LCM | TaperCamD-LCM 光束分析相机(355 至 1150 nm)。12.5 µm(有效)像素,2048 x 2048,25 x 25 mm 有效面积。包括 2 英寸滤光片(NDXL-1、NDXL-2、NDXL-4)。 |
S-WCD-IR-BB-7.5 | WinCamD-IR-BB-7.5 宽带 MWIR 光束分析相机(2 至 16 µm,更新率 7.5 Hz)。17 µm 像素,640 x 480,10.88 x 8.16 mm 有效面积。包括 1 英寸滤光片 |
S-WCD-LCM | WinCamD-LCM 光束分析相机(355 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括磁性 1 英寸滤光片(MagND-1、MagND-2、MagND-3) |
S-WCD-LCM-1310 | WinCamD-LCM-1310 光束分析相机(355 至 1350 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括磁性 1 英寸滤光片(MagND-1、MagND-2、MagND-3) |
S-WCD-LCM-1310-S1.5 | WinCamD-LCM-1310-S1.5 光束分析相机(355 至 1350 nm,传感器与外壳齐平)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括磁性 1" 滤光片 |
S-WCD-LCM-C | WinCamD-LCM-C 光束分析相机(355 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括 C 型接口滤镜(ND-1、ND-2、ND-4)。 |
S-WCD-LCM-C-1310 | WinCamD-LCM-C-1310 光束分析相机(355 至 1350 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括 C 型滤光片(ND-1、ND-2、ND-4)和 1" |
S-WCD-LCM-C-CX | WinCamD-LCM-C-CX 光束分析相机(355 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括 C 型接口滤光片(ND-1、ND-2、ND-4)。 |
S-WCD-LCM-C-ML | WinCamD-LCM-C-ML 光束分析相机系统(355 至 1350 nm 和 1550 nm)。带微透镜的 5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。 |
S-WCD-LCM-C-ND4 | WinCamD-LCM-C 光束分析相机(355 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括 C 型接口滤镜(ND-4)。 |
S-WCD-LCM-C-S1 | WinCamD-LCM-C-S1 光束分析相机(355 至 1150 nm,传感器位于外壳下方 3.3 毫米)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 毫米有效面积。 |
S-WCD-LCM-C-TEL | WinCamD-LCM-C-TEL 光束分析相机(1480 至 1610 nm)。5.5 µm 像素(25 µm 有效像素),2048 x 2048,11.3 x 11.3 mm 有效面积。 |
S-WCD-LCM-C-UV | WinCamD-LCM-C-UV 光束分析相机(190 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括 C 型安装滤光片(ND-1、ND-2、ND-4) |
S-WCD-LCM-C-UV-S1 | WinCamD-LCM-C-UV-S1 光束分析相机(190 至 1150 nm,传感器位于外壳下方 3.3 毫米)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 毫米有效面积。包括 C 型安装滤光片 |
S-WCD-LCM-CX | WinCamD-LCM-CX 光束分析相机(355 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。 |
S-WCD-LCM-ND4 | WinCamD-LCM 光束分析相机(355 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括磁性 1 英寸 滤光片(MagND-4)。 |
S-WCD-LCM-NDX | WinCamD-LCM 光束分析相机(355 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。不包括滤光片。 |
S-WCD-LCM-NE | WinCamD-LCM-NE 光束分析相机(355 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。增强光谱响应,高于 ~600 nm |
S-WCD-LCM-NE-1310 | WinCamD-LCM-NE-1310 光束分析相机(355 至 1350 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。改进了 600 nm 以上的光谱响应。 |
S-WCD-LCM-NE-1310-S1 | WinCamD-LCM-NE-1310 光束分析相机(355 至 1350 nm,传感器位于外壳下方 3.3 毫米)。5.5 µm 像素,2048x2048,11.3x11.3 毫米有效面积。 |
S-WCD-LCM-NE-1310-S1.5 | WinCamD-LCM-NE-1310-S1.5 光束分析相机(355 至 1350 nm,传感器齐平)。5.5 µm 像素,2048x2048,11.3x11.3 mm 有效面积。 |
S-WCD-LCM-NE-C | WinCamD-LCM-NE-C 光束分析相机(355 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。改进了 ~600 nm 以上的光谱响应。 |
S-WCD-LCM-NE-C-1310 | WinCamD-LCM-NE-C-1310 光束分析相机(355 至 1350 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。在 ~600 nm 以上改进了光谱响应。 |
S-WCD-LCM-NE-C-1310-S1 | WinCamD-LCM-NE-C-1310-S1 光束分析相机(355 至 1350 nm,传感器位于外壳下方 3.3 毫米)。5.5 µm 像素,2048x2048,11.3x11.3 毫米有效面积。 |
S-WCD-LCM-NE-C-S1 | WinCamD-LCM-NE-C-S1 光束分析相机(355 至 1150 nm,传感器位于外壳下方 3.3 毫米)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 毫米有效面积。 |
S-WCD-LCM-NE-S1 | WinCamD-LCM-NE-S1 光束分析相机(355 至 1150 nm,传感器位于外壳下方 3.3 毫米)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 毫米有效面积。 |
S-WCD-LCM-NE-S1.5 | WinCamD-LCM-NE-S1.5 光束分析相机(355 至 1150 nm,传感器与外壳齐平)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。 |
S-WCD-LCM-S1 | WinCamD-LCM-S1 光束分析相机(355 至 1150 nm,传感器位于外壳下方 3.3 毫米)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 毫米有效面积。 |
S-WCD-LCM-S1.5 | WinCamD-LCM-S1.5 光束分析相机(355 至 1150 nm,传感器与外壳齐平)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。 |
S-WCD-LCM-TEL | WinCamD-LCM-TEL 光束分析相机(1480 至 1610 nm)。5.5 µm 像素(25 µm 有效像素),2048 x 2048,11.3 x 11.3 mm 有效面积。 |
S-WCD-LCM-TEL-CX | WinCamD-LCM-TEL 光束分析相机(1480 至 1610 nm)。5.5 µm 像素(25 µm 有效像素),2048 x 2048,11.3 x 11.3 mm 有效面积。 |
S-WCD-LCM-TEL-S1.5 | WinCamD-LCM-TEL-S1.5 光束分析相机(1480 至 1610 nm,传感器与外壳齐平)。5.5 µm 像素(25 µm 有效像素),2048 x 2048,11.3 x 11.3 mm 有效区域。 |
S-WCD-LCM-UV | WinCamD-LCM-UV 光束分析相机(190 至 1150 nm)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。 |
S-WCD-LCM-UV-S1 | WinCamD-LCM-UV-S1 光束分析相机(190 至 1150 nm,传感器位于外壳下方 3.3 毫米)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 毫米有效面积。 |
S-WCD-LCM-UV-S1.5 | WinCamD-LCM-UV-S1.5 光束分析相机(190 至 1150 nm,传感器与外壳齐平)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。 |
S-WCD-QD-1550 | WinCamD-QD-1550 可见光和 SWIR 光束分析相机(400 至 1700 nm),带胶体量子点传感器。15 µm 像素、640 x 512、9.5 x 7.68 mm 有效面积。 |
S-WCD-QD-1550-L | WinCamD-QD-1550-L 可见光和 SWIR 光束分析相机(400 至 1700 nm),带胶体量子点传感器。15 µm 像素、1280 x 1024、19.2 x 15.36 mm 有效面积。 |
S-WCD-QD-1550-XL | WinCamD-QD-1550-XL 可见光和 SWIR 光束分析相机(400 至 1700 nm),带胶体量子点传感器。15 µm 像素、1920 x 1080、28.8 x 16.2 mm 有效面积。 |
S-WCD-QD-2000 | WinCamD-QD-2000 可见光和 eSWIR 光束分析相机(350 至 2000 nm),带胶体量子点传感器。15 µm 像素,640 x 512,9.5 x 7.68 mm 有效面积。 |
S-WCD-QD-2000-L | WinCamD-QD-2000-L 可见光和 eSWIR 光束分析相机(350 至 2000 nm),带胶体量子点传感器。15 µm 像素,1280 x 1024,19.2 x 15.4 mm 有效面积。 |
S-WCD-QD-2000-XL | WinCamD-QD-2000-XL 可见光和 eSWIR 光束分析相机(350 至 2000 nm),带胶体量子点传感器。15 µm 像素,1920 x 1080,28.8 x 16.2 mm 有效面积。 |
S-WCD-THZ | WinCamD-THz 光束分析相机(多光谱 THz 操作)。5.5 µm 像素,2048 x 2048,11.3 x 11.3 mm 有效面积。包括 C 型接口滤光片(ND-1、ND-2、ND-4) |
S-BMS2-4XY-DD-100 | BeamMap2-4XY-DD-100 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 1800 nm,狭缝平面位于 -100、0、+100、+400 µm)。 |
S-BMS2-4XY-DD-2300-100 | BeamMap2-4XY-DD-2300-100 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 2300 nm,狭缝平面位于 -100、0、+100、+400 µm)。 |
S-BMS2-4XY-DD-2300-250 | BeamMap2-4XY-DD-2300-250 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 2300 nm,狭缝平面位于 -250、0、+250、+1000 µm)。 |
S-BMS2-4XY-DD-2300-50 | BeamMap2-4XY-DD-2300-50 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 2300 nm,狭缝平面位于 -50、0、+50、+200 µm)。 |
S-BMS2-4XY-DD-2300-500 | BeamMap2-4XY-DD-2300-500 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 2300 nm,狭缝平面位于 -500、0、+500、+2000 µm)。 |
S-BMS2-4XY-DD-2300-750 | BeamMap2-4XY-DD-2300-750 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 2300 nm,狭缝平面位于 -750、0、+750、+3000 µm)。 |
S-BMS2-4XY-DD-250 | BeamMap2-4XY-DD-250 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 1800 nm,狭缝平面位于 -250、0、+250、+1000 µm)。 |
S-BMS2-4XY-DD-2500-100 | BeamMap2-4XY-DD-2500-100 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 2500 nm,狭缝平面位于 -100、0、+100、+400 µm)。 |
S-BMS2-4XY-DD-2500-250 | BeamMap2-4XY-DD-2500-250 扫描狭缝光束轮廓仪(Si & InGaAs,190 至 2500 nm,狭缝平面位于 -250、0、+250、+1000 µm)。 |
S-BMS2-4XY-DD-2500-50 | BeamMap2-4XY-DD-50 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 2500 nm,狭缝平面位于 -50、0、+50、+200 µm)。 |
S-BMS2-4XY-DD-2500-500 | BeamMap2-4XY-DD-2500-500 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 2500 nm,狭缝平面位于 -500、0、+500、+2000 µm)。 |
S-BMS2-4XY-DD-2500-750 | BeamMap2-4XY-DD-2500-750 扫描狭缝光束轮廓仪(Si 和 InGaAs,190 至 2500 nm,狭缝平面位于 -750、0、+750、+3000 µm)。 |
