SBG04 高温热流传感器

更新时间:2023-06-01

浏览量:1085

品牌：Hukseflux
型号：SBG04
描述：水冷式热通量传感器——用于锥形热量计 SBG04是一种测量热通量的水冷式传感器。SBG04主要用作锥形量热计测试的校准参考标准。根据ISO 5660和ASTM E1354防火反应试验，所有规格和尺寸...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SBG04 高温热流传感器：用户手册  数据表

锥形量热计选用的传感器

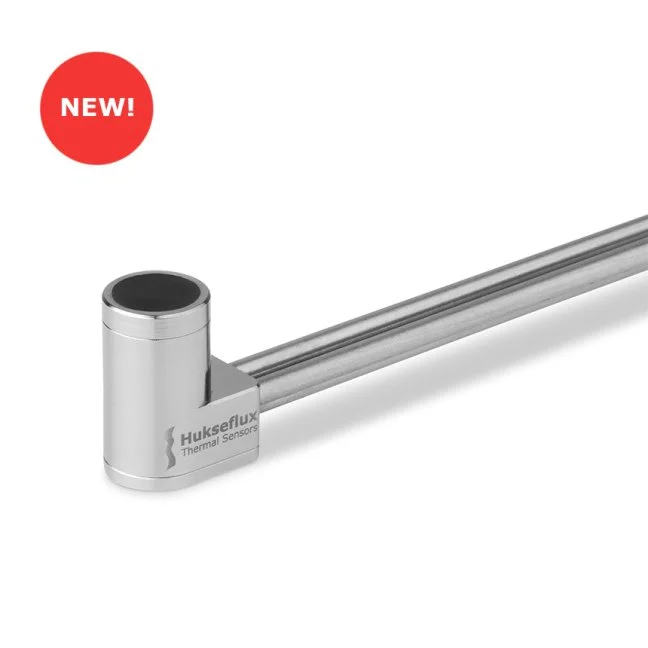

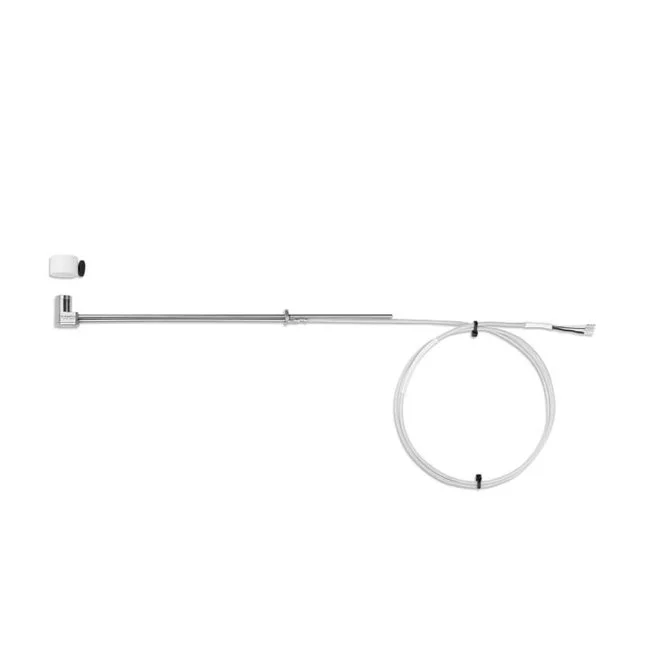

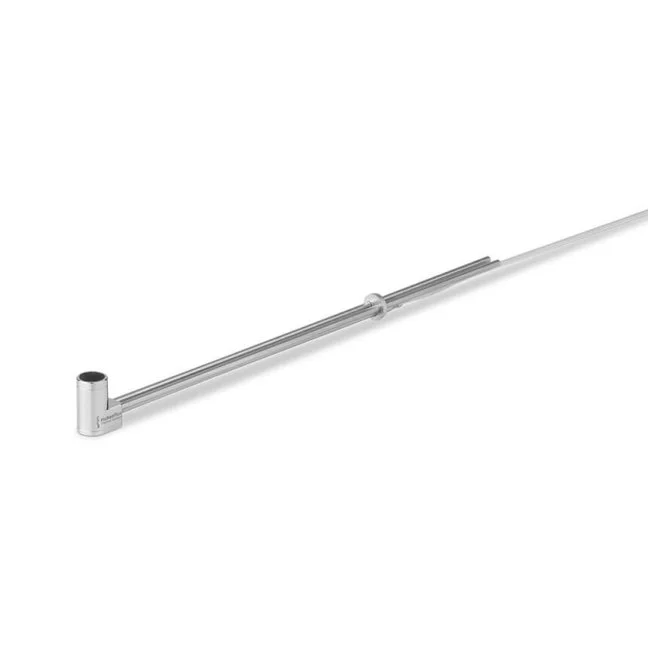

SBG04测量的热通量范围为（10至100）x 10³W/m²。这种类型的热通量传感器配备了黑色吸收器，用于在热通量以辐射为主的环境中进行测量。SBG04的热电堆传感器产生与入射辐照度成比例的输出电压。传感器是水冷式的。水冷却通常由连接到不锈钢进出水管的自来水供应。这些管与直径为0.5英寸的圆柱形传感器主体轴线成90°角，并与锥形量热计测试所需的黑色传感器表面平行。

采用新技术的热通量传感器

SBG04采用了一种新颖的传感器设计，将传统Gardon压力计的箔片技术与传统Schmidt-Boelter压力计的热电堆技术相结合。

优点

锥形量热计兼容

根据ISO 5660和ASTM E1354标准化的所有规格和尺寸

直径减小12.7毫米（0.5英寸）

降低安装高度

管道与主体轴线成90°角

防刮吸收涂层（降低吸收高度）

带实用保护帽的安全存储。

安装

为了根据ISO 5660和ASTM E1354的标准实践定位SBG04，应使用“通量计支架”。SBG04支架中插槽的尺寸如图4所示（请参阅本页可下载的手册）。联系您的锥形量热计设备供应商以获得合适的安装或修改。

建议使用

SBG04是根据ISO 5660和ASTM E1354火灾反应测试的锥形量热计测试设备的校准参考标准。它还用于可燃性、耐火性和烟雾室测试。另请参阅：

SBG01水冷式热通量传感器，带1英寸机身，用于测量<200 x 10³W/m²。

GG01 Gardon仪表水冷式高热通量传感器>250 x 10³W/m²。

HFS01是一种高强度热通量传感器，用于集中太阳能和可燃性测试。

SBG04 高温热流传感器规格：

测量	辐照度，单位为W/m²（国际单位制），热通量
SBG04规格	以下为：
传感器技术	Gardon和Schmidt-Boelter
标准化	根据ISO 5660和ASTM E1354标准化用于锥形量热计的所有规范和尺寸
额定测量范围	100 x 10³W/m²
限制测量范围	150 x 10³W/m²
响应时间（63%）	<250 x 10⁻³s
输出信号	直流电压
输出信号范围	>12 x 10⁻³V在额定测量范围内
光谱范围	0到50 x 10⁻⁶ 米
全视场角	180°
黑色涂层发射率	>0.95
校准可追溯性	至ITS-90
额定冷却水温度范围	10至30°C
额定冷却水流量	>10升/小时（0.003升/秒），优选30升/小时
校准实验室管理体系认证	ISO 9001标准
资格鉴定	未经认证
校准方法	根据ISO 14934-3的SBGC二次校准方法
标准电缆长度	2米
订单代码标准版	SBG04-100-02型
