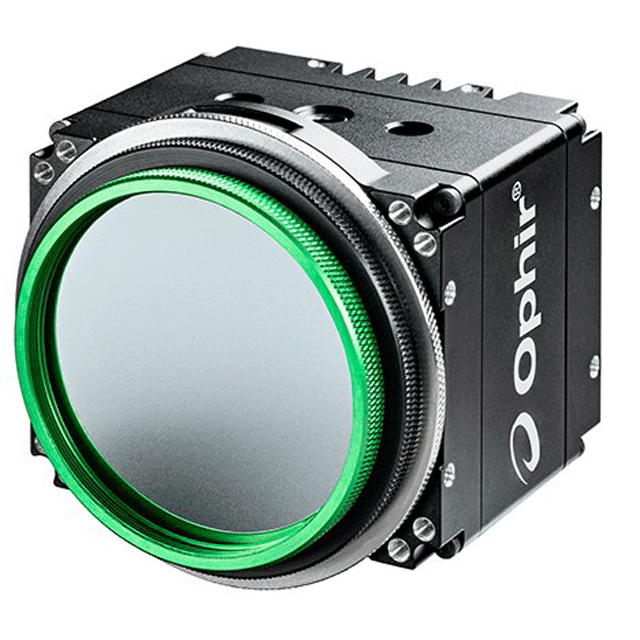

SP504S 光束分析相机

更新时间:2022-12-14

浏览量:1319

品牌：OPHIR
型号：SP504S
描述：SP504S 相机准确捕获和分析从 340 nm 到 1100nm 的波长。它是我们在 32.5 mm 格式下机极大的有源区域，具有宽动态范围和信噪比，使其成为非常大光束的光束分析的理想选择。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SP504S 光束分析相机功能性

用户手册

SP504S 相机准确捕获和分析从 340 nm 到 1100nm 的波长。它是我们在 32.5 mm 格式下机极大的有源区域，具有宽动态范围和信噪比，使其成为非常大光束的光束分析的理想选择。

23mm x 23mm 成像器格式
很高分辨率
CMOS，全局快门
44.6 dB 真正的动态分辨率

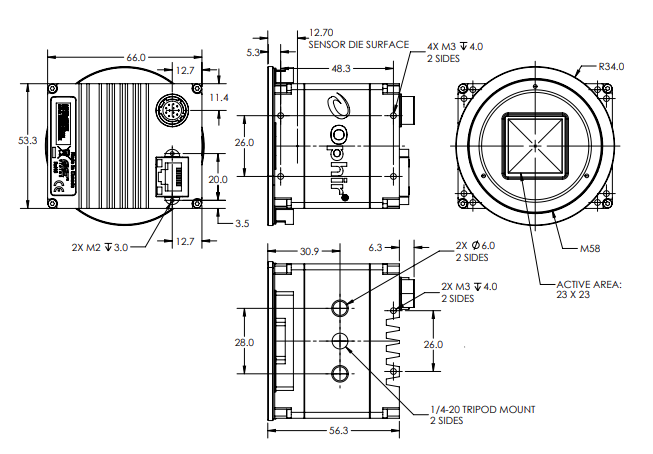

SP504S 光束分析相机图纸

SP504S 光束分析相机规格

波长	340-1100nm
光束尺寸	45μm - 23mm
界面	千兆以太网
传感器类型	CMOS，全局快门
兼容光源	CW，脉冲
活动区域	23 毫米 x 23 毫米
元素	5120 x 5120
有效像素间距	4.5μm
动态范围	44.6 分贝
全分辨率帧率	4.5 帧/秒（10 位模式）
遵守	CE、UKCA、中国 RoHS

SP504S 光束分析相机常问问题

相机前端到传感器的距离是多少？
相机正面到传感器的标称距离为 12.7mm，不包括 SM2 适配器。

SP504S相机的饱和度是多少？
SP504S 在 633nm 处的饱和强度为 1.68 mW/cm²。

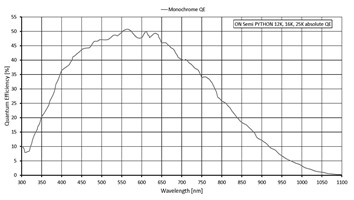

SP504S 在什么波长下响应更快？

SP504S的帧率是多少？
4.5 帧/秒

使用 SP504S 可以测量哪些光束尺寸？
45 微米 – 23 毫米

我的笔记本电脑在连接到扩展坞时无法连接到 SP504S。
许多膝上型电脑在对接时会禁用计算机上的 GigE 端口。尝试使用扩展坞上的端口。所有用于连接 SP504S 的 GigE 端口都需要根据 Ophir-Spiricon GigEVision 产品的以太网配置文档进行配置。

为什么 SP504S 帧速率会随着时间的推移而降低？
如果 SP504S 在未正确配置或不完全支持千兆以太网速度的 NIC 上使用，随着时间的推移，摄像机帧速率可能会降低或完全停止。确保 NIC 驱动程序属性已根据 Ophir-Spiricon GigEVision 产品文档的以太网配置进行了优化。如果帧速率继续下降，则必须重新启动摄像机才能恢复操作。
