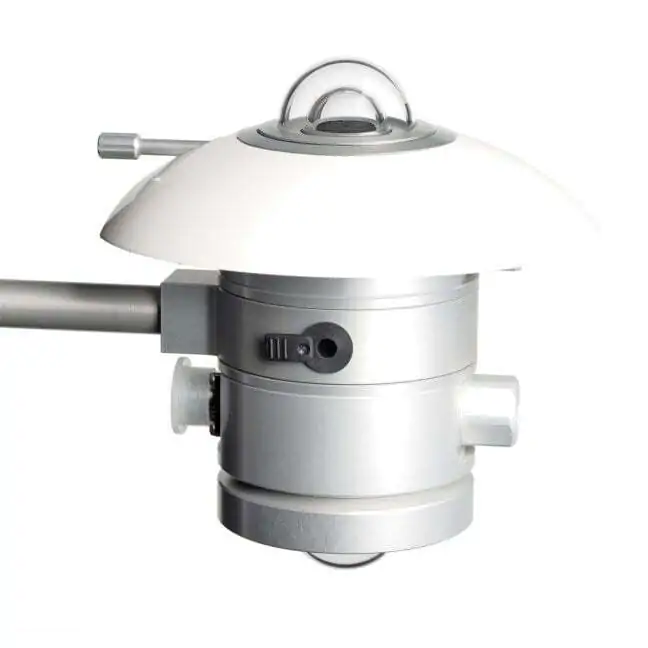

SRA20-D2数字反光计

更新时间:2023-05-30

浏览量:1015

品牌：Hukseflux
型号：SRA20-D2
描述：SRA20-D2反照率计是一种以高精度测量反射太阳辐射以及太阳反照率或太阳反射率的仪器。它由两个SR20-D2二级标准日射强度计、一个太阳屏、一个眩光屏和一个带杆夹具组成。包括安装硬件和工具。每个日射...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SRA20-D2数字反光计：数据表

反照率，也称为太阳反照率

反射率被定义为反射辐射与全球辐射的比率。太阳反照率取决于入射辐射的方向分布和地面的表面性质。典型表面的反射率范围从新鲜沥青的约4%、绿草的15%到新鲜雪的90%。

使用SRA20-D2反照率计很容易。仪器由两个SRA20-D2数字二次标准日射强度计组成；面朝上的测量全球太阳辐射，面朝下的测量反射太阳辐射。SRA20-D2提供两种太阳能光伏行业常用的输出：通过RS-485的Modbus RTU进行数字输出和4-20 mA模拟输出（电流回路）。当使用SRA20-D2时，这些行业标准允许轻松的数据采集、轻松的读出和无错误的仪器交换。日射强度计的工作原理和规格可在SR20-D2用户手册中找到。我们建议使用SRA20-D2，特别是在需要高测量精度的应用中。

SRA20-D2由SR20-D2型两个相同的日射强度计组成，一个面朝上，一个朝下。这两个传感器应与一个AMF02反射率计安装套件一起订购。AMF02包括一个用于安装的带有杆的固定装置和一个眩光屏幕。用户将这些模块化组件组装成SRA20-D2反照率计。安装硬件、工具以及安装和固定说明也是AMF02交付的一部分。

建议使用

采用双面太阳能模块的光伏监测

高精度气象观测

建筑物理学、屋顶反射率研究

非正常气候（热带/极地）

应用领域

气象/地表能通量测量

太阳能/光伏系统性能监测

可选择的事物

更长的电缆，5米的倍数，电缆长度超过20米，10米的倍数

SRA20-D2数字反光计规格：

测量	太阳辐射和反射太阳辐射
测量范围	0至2000瓦/平方米
可选测量	反照率或太阳反射率，净太阳辐射
包括传感器	2 x相同的ISO 9060二级标准日射强度计
安装	安装杆，带15 x 10⁻³m直径
校准不确定度	<1.2%（k=2）
校准可追溯性	至WRR
光谱范围	285至3000 x 10⁻⁹ 米
额定工作温度范围	-40至+80°C
温度响应	<±0.4%（-30至+50°C）
单个仪器的温度响应测试和方向响应测试	包含的报告
标准电缆长度	2 x 5米（见选项）
通信协议	Modbus通过2线RS-485
传输模式	RTU公司
额定工作电压	5至30 VDC范围
功耗	<150 x 10⁻³W，12 VDC（总计）
输出	辐照度（单位：W/m²）
4-20 mA输出的传输范围	0至1600瓦/平方米
4-20 mA输出的额定工作电压	5.5至40 VDC范围
–主要供应	<150 x 10⁻³W，12 VDC（总计）
–4-20 mA电流回路	<80 x 10⁻³W，12 VDC，推荐2 x 100Ω 并联电阻器
传感器	（2 x）SR20-D2二级标准日射强度计
包含在AMF02中	（1 x）眩光屏幕；（1 x）带杆的固定装置；（2个）o形环；（1 x）锥形定位器）；（2个）插头（预装）；（2 x）M5x12内六角圆柱头螺钉；（1 x）M6x10内六角圆柱头螺钉；（2 x）M6x12 固定螺钉（预装）；（1 x）说明书
