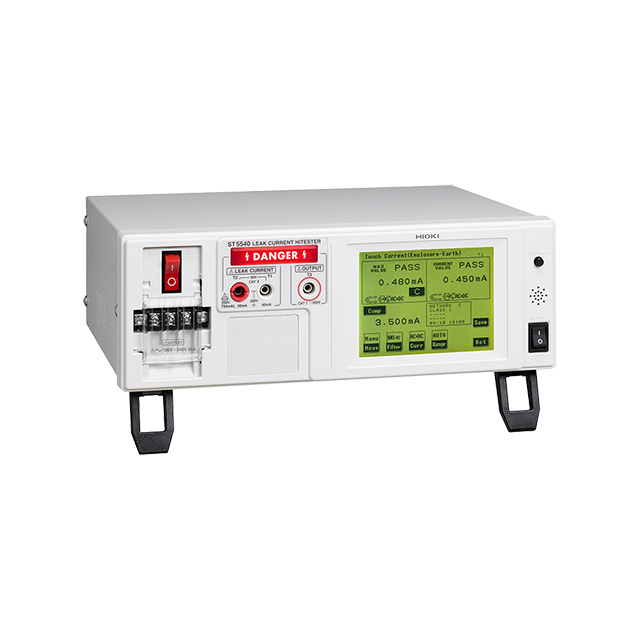

HIOKI ST5540 泄漏电流测试仪日本HIOKI

更新时间:2023-11-15

浏览量:2301

品牌：日本HIOKI
型号：ST5540
描述：ST5540由模拟人体的测量网络和高频电压表组成，还能够切换电源极性，并在被测设备的模拟单一故障条件下进行测量。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

HIOKI ST5540 泄漏电流测试仪描述：

说明手册 宣传册

为了保证电气产品的安全使用，必须经常进行绝缘电阻、耐压、接地电阻、漏电流等电气安全测试。HIOKI漏电流测试仪符合医疗电气设备以及非医疗电气设备的法律和标准，可用于测量从计算机到医疗设备的所有类型电气产品的漏电流。

ST5540由模拟人体的测量网络和高频电压表组成，还能够切换电源极性并在被测设备模拟单一故障条件下进行测量。

漏电流测量 - 对电气安全至关重要

ST5540 系列具有改进的测量方法，并且由于其不间断的极性切换能力而显着缩短了循环时间。新器件支持高达 20A 的额定电流，非常适合与按照新标准构建的产品一起使用。

医疗电气设备的漏电流测试

为了防止触电危险，电气设备使用的电源与可能与身体接触的设备部件隔离。然而，绝缘电阻不可能达到无穷大。一些漏电流始终存在，并且其大小会随着绝缘性能随时间的推移而降低。漏电流测试仪 ST5540/ST5541 提供了一种易于操作的解决方案，用于测量电气设备中的漏电流，使其非常适合广泛的应用，从生产线到设备维护和检查。

主要特征

医疗用电气设备符合 IEC 60601-1:2005 Ed 3.0、JIS T 0601-1:2012，对于电气安全至关重要 (*1)

符合电气用品安全法、JIS、IEC、UL等通用电气设备标准

不间断的极性切换功能大大缩短了循环时间

支持高达 20 A 的额定电流，使仪器具有足够的能力来测试符合新标准的产品

通信功能和外部 I/O 支持允许在生产线上进行自动测试

基本规格

测量方法	测量人体模拟电阻点的电压降，计算和显示电流值，真有效值测量，测量单元相对于仪器接地浮动。
测量模式	泄漏电流测量、电压测量、安全导体电流测量
符合标准（NW：人体模拟阻力）	[NW-A] • 电气用品安全法 [NW-B1] • 医疗电气设备：IEC 60601-1:1988+ A1:1993+ A2:1995、JIST 0601-1:1999 [NW-B2] •医疗电气设备：IEC 60601-1:2005+ A1:2012、JIS T 0601-1:2012 和补充 1:2014、IEC 62353 [NW-C] • 接触电流和保护导体电流的测量：IEC 60990:2016 •测量、控制和实验室用电气设备：IEC 61010-1:2010+ A1:2016 • 信息技术设备：IEC60950-1:2005+ A1:2009+ A2:2013 • 音频、视频和类似电子设备：IEC 60065 :2014 • 电动汽车人员保护系统：UL 2231-1:2012（2016 年修订）、UL-2231-2:2012（2016 年修订） [NW-D] • 对于 UL：UL 1492:1996（2013 年修订） [NW-G] • 用于测量、控制和实验室用途的电气设备；潮湿条件下的电流测量电路：IEC 61010-1:2010+ A1:2016
漏电流测量	接地漏电流、3 种接触电流、7 种患者漏电流、患者测量电流、4 种总患者漏电流、自由电流测量、3 种外壳漏电流
测量电流	直流、交流（真有效值，0.1 Hz 至 1 MHz）、交流+直流（真有效值，0.1 Hz 至 1 MHz）、交流峰值（15 Hz 至 1 MHz）
测量范围	DC / AC / AC+DC 模式：50.00 mA/ 5.000 mA/ 500.0 μA/ 50.00 μA AC 峰值模式：75.0 mA/ 10.00 mA/ 1.000 mA/ 500.0 μA
测量精度（电流测量）	直流测量：±2.0% rdg. ±6 dgt. （典型值）交流/交流+直流测量：±2.0% rdg. ±6 dgt. （15 Hz 至 100 kHz，典型值）交流峰值测量：±2.0% rdg. ±6 dgt. （15 Hz 至 10 kHz，典型值）
接口	外部 I/O、医疗设备继电器输出、USB 1.1（通信）、RS-232C
功能性	110%电压施加、自动测试、100个目标设备的数据存储、时钟、数据备份、打印输出（可选）等。
电源	100/120/220/240 V AC（订购时指定），50/60 Hz，30 VA 额定功率
目标设备电源输入	100 至 250 V AC，50/60 Hz 端子块输入额定电流：20 A
目标设备电源输出	端子块输出：20 A 插座输出：15 A
尺寸和质量	320 毫米（12.60 英寸）宽 × 110 毫米（4.33 英寸）高 × 253 毫米（9.96 英寸）深，4.5 千克（158.7 盎司）
随附配件	测试线L2200（ST5540用，红色×2，黑色×1）×1套，外壳探头9195×1，电源线×3，测量线备用保险丝×1，使用说明书×1，CD-ROM×1

ST5540、ST5541 功能列表（网络）

物品	ST5540	ST5541
网络A （电气用品安全法）	○	○
网络B（医疗用电气设备）	○	-
网络 C (IEC 60990)	○	○
网络 D (UL)	○	○
网络E（通用1）	○	○
网络F（通用2）	○	○
网络 G (IEC 61010-1)	○	○

功能一览（主要功能）

物品	ST5540	ST5541
开机极性切换功能	○	○
额定电流20A	○	○
检查保险丝熔断的功能	○	○
频段切换	○	-
110%电压输出端子（T3端子）	○	-
S10、S12、S13、E端子	○	-

功能列表（测试漏电流模式）

物品	ST5540	ST5541
对地漏电流	○	○
接触电流	○	○
病人辅助电流	○	-
患者漏电流	○	-
患者总漏电流	○	-
自由电流	○	○
外壳 - 对地漏电流	○	○
外壳 - 外壳漏电流	○	○
外壳 - 线路漏电流	○	○
患者漏电流 I	○	-
患者漏电流 II	○	-
患者漏电流 III	○	-
