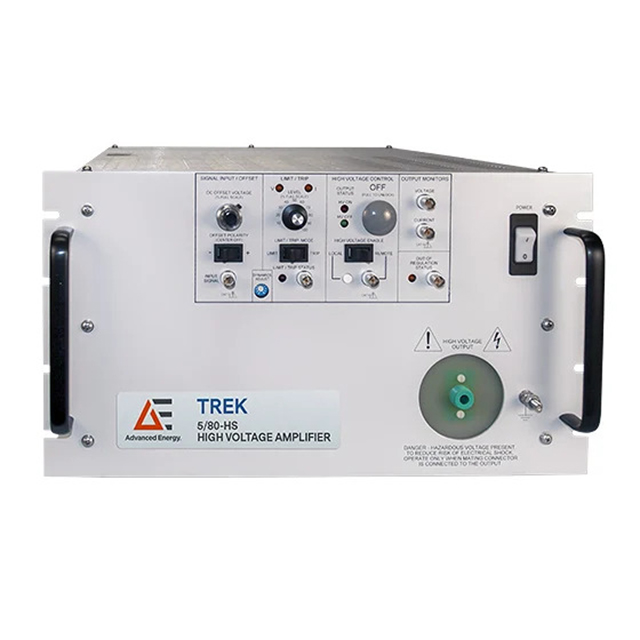

美国Trek 5/80-HS 同相高压功率放大器

更新时间:2024-09-20

浏览量:208

品牌：美国Trek
型号：Trek 5/80-HS
描述：直流稳定 Trek 5/80-HS 同相高压功率放大器可用于各种工业和研究应用，包括质谱、离子束控制以及交流或直流偏置。其四象限有源输出级可在整个输出电压范围内将电流吸收或提供给电抗或电阻负载。这使您...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

美国Trek 5/80-HS 同相高压功率放大器描述：

数据表

Trek 5/80-HS是一款用于工业和研究应用的直流稳定、高速、高压功率放大器。它采用全固态设计，可实现高转换速率、宽带宽和低噪声操作。四象限有源输出级在整个输出电压范围内向无功或电阻性负载吸收或提供电流。这种类型的输出对于实现各种负载（如高电容性或无功负载）所需的精确输出响应和高转换速率至关重要。它被配置为非反相放大器。

直流稳定 Trek 5/80-HS 同相高压功率放大器可用于各种工业和研究应用，包括质谱、离子束控制以及交流或直流偏置。其四象限有源输出级可在整个输出电压范围内将电流吸收或提供给电抗或电阻负载。这使您能够实现高电容或电抗负载所需的精确输出响应和高转换速率。

产品亮点

动态调整功能，可优化各种负载参数的交流响应

每台设备均提供 NIST 可追溯校准证书

直流稳定，适用于可编程电源应用

符合 CE 标准（仅限 230 VAC 装置）

本地和远程高压开/关功能

通过闭环系统实现高精度

通过四象限输出驱动电容负载

由于输出噪声低，因此具有精确的输出

通过短路保护保护设备

免维护运行和全固态设计，节省成本

产品应用

交流或直流偏置

大气等离子体

介质阻挡放电

电活性聚合物（EAP）

电流变液

静电偏转

电光调制

离子束转向

质谱仪

材料极化和粒子加速器

铁电材料特性

产品规格

输出电压范围	0至±5 kV直流或峰值交流
输出电流范围	0至±80 mADC或±240mA峰值kAC，持续1 ms（不超过80 mArms）
输入电压范围	0至±5 kV直流或峰值交流
输入阻抗	25 kΩ，标称值
直流电压增益	固定在1000V/V
直流电压增益精度	优于满量程的0.1%
直流偏移电压	小于±2 V
输出噪声	小于1.0 V rms1
回转率（典型值为10%至90%）	大于1200 V/μs
小信号带宽	直流至大于100 kHz
大信号带宽	直流至大于35 kHz
稳定性	随时间漂移：< 50 ppm/hr，非累积性随温度漂移：< 200 ppm/°C
尺寸	279 mm H x 482 mm W x 654 mm D
重量	24.9 kg (55 lb)
工作温度	0°C to 40°C (32°F to 104°F)
相对湿度	~85%，非冷凝
输出功率（W）	400
最大输出电流（A）	±0.08
转换速率（V/ms）	>1200000
输出电流范围（mA）	0 至 ±80 DC，±240 AC
输出电压范围（V）	0 至 ±5000
