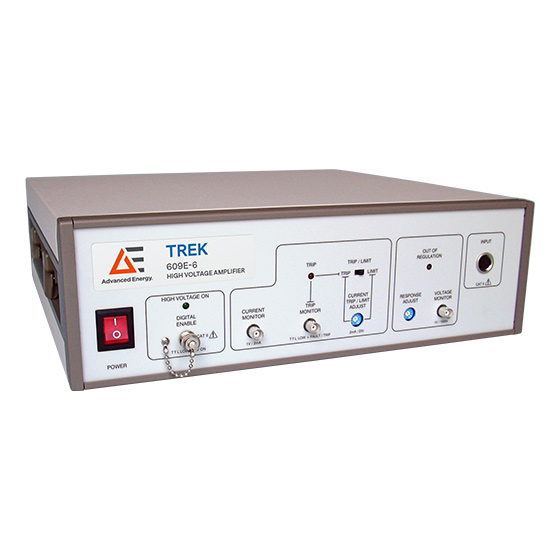

美国Trek 609E-6 高压功率放大器

更新时间:2024-09-20

浏览量:94

  • 品牌:美国Trek
  • 型号:Trek 609E-6
  • 描述:Trek 609E-6 高压放大器用于静电卡盘、质谱仪以及各种其他工业和研究应用。其低噪声操作、宽带宽和高转换速率由全固态设计提供支持。您可以将不同的输入配置连接到设备中。配置为同相、反相或差分。Tr...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

美国Trek 609E-6 高压功率放大器描述:

数据表

Trek®609E-6是一款用于工业和研究应用的直流稳定高压功率放大器。四象限有源输出级在整个输出电压范围内向无功或电阻性负载吸收或提供电流。这种类型的输出对于实现各种负载(如高电容性或无功负载)所需的精确输出响应和高转换速率至关重要。它被配置为非反相放大器、反相放大器或差分放大器。不同的输入配置可以连接到该单元中。

Trek 609E-6 高压放大器用于静电卡盘、质谱仪以及各种其他工业和研究应用。其低噪声操作、宽带宽和高转换速率由全固态设计提供支持。您可以将不同的输入配置连接到设备中。配置为同相、反相或差分。Trek 609E-6 的四象限有源输出级可在整个输出电压范围内将电流吸收或提供给电抗或电阻负载。这对于各种负载所需的准确输出响应和高转换速率至关重要。

产品亮点

用于驱动电容性负载的四象限输出

高精度闭环系统

设备保护短路保护

可编程电源应用的直流稳定

低输出噪声,实现精确输出

每个单元都提供NIST可追溯的校准证书

动态调整可优化各种负载参数的交流响应

产品应用

交流或直流偏置

大气等离子体

介质阻挡放电

电活性聚合物(EAP)

电泳、电子照相术

电流变液

静电偏转

电光调制

铁电材料特性

离子束转向

质谱仪

材料极化和粒子

加速器

产品规格

输出电压范围 0~±4 kV直流或峰值交流
输出电流范围 0~±20mA 直流或峰值交流
输入电压范围 0~±4V 直流或峰值交流
输入阻抗 同向放大型 25kΩ
反向放大型 50kΩ
差分型:50kΩ
直流电压放大倍率 1000V/V
直流电压放大精度 优于满量程的0.1%
直流偏置电压 低于±2V
输出噪音 低于50 mV rms
转换速率(10%~90%) 优于150V/μs
稳定时间(~1%) 低于150μs(从0V到4kV)
小信号带宽 直流~优于35kHz
大信号带宽 直流~优于6kHz (1%失真)
直流~优于13 kHz(-3dB)
稳定性 随时间漂移: 低于100ppm/hr,非累积的
随温度漂移: 低于200ppm/℃
尺寸 140mm H x 432 mm W x 439 mm D
重量 13.2 kg (29 lb)
工作温度 0 ℃ ~ 40℃(32°F ~ 104°F)
相对湿度 ~85%,非冷凝
输出功率 (W) 80
最大输出电流 (A) ±0.02
转换速率 (V/ms) >150000
输出电流范围 (mA) 0 至 ±20
输出电压范围 (V) 0 至 ±4000
