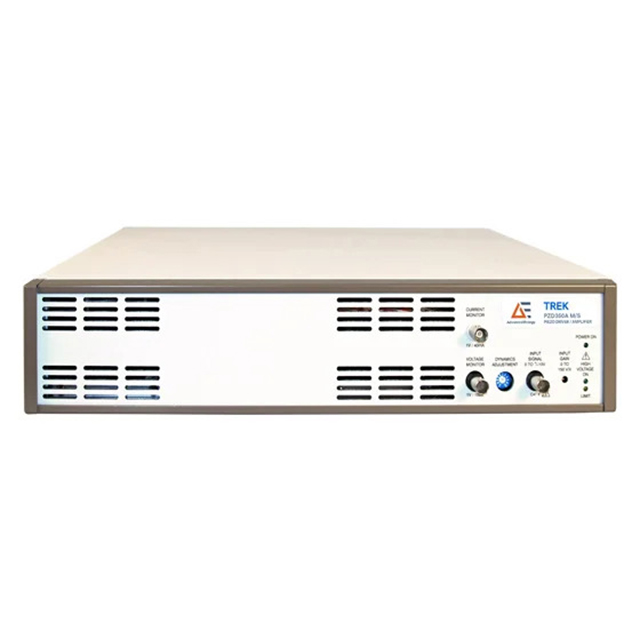

美国Trek PZD350A 高压放大器和压电驱动器

更新时间:2024-09-20

浏览量:86

  • 品牌:美国Trek
  • 型号:Trek PZD350A
  • 描述:Trek PZD350A M/S 压电驱动器和放大器系统提供精确的电压控制,电流是 Advanced Energy 的 Trek PZD350A的两倍。除了带宽能力外,它还具有全固态设计和令人印象深刻...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

美国Trek PZD350A 高压放大器和压电驱动器描述:

数据表

Trek PZD350A M/S压电驱动器/放大器系统提供精确的电压控制,并提供标准PZD350A两倍的电流。这种高压直流供电放大器提供的电压可以在工厂设置为客户指定的范围。它具有全固态设计、令人印象深刻的转换速率和卓越的带宽能力。其他功能包括四象限有源输出级,在整个输出电压范围内向无功或电阻性负载吸收或提供电流,精密电压和电流监测器,远程访问和动态调整。输入配置为反相,但反相放大器配置可用。

Trek PZD350A M/S 压电驱动器和放大器系统提供精确的电压控制,电流是 Advanced Energy 的 Trek PZD350A的两倍。除了带宽能力外,它还具有全固态设计和令人印象深刻的转换速率。此直流供电放大器的电压在出厂时已设置为您指定的范围。以及一个四象限有源输出级,可完全通过输出电压范围将电流吸收或提供给电抗或电阻负载。

产品亮点

同相输入是标准输入,但也提供反相放大器配置

远程访问

动态调整

精密电压和电流监视器

每台设备均提供 NIST 可追溯校准证书

通过四象限输出驱动电容负载

通过闭环系统实现高精度

通过短路保护保护设备

受益于几乎免维护的运行和固态设计

利用低输出噪声和精确输出

产品应用

压电驱动/控制

激光调制

微机电系统

半导体研究

压电减振

产品规格

输出电压范围 双极性:0~±350 V直流或峰值交流
单极性:0~+700 V或 0~-700V 直流或峰值交流
输出电流范围 双极性:0~±200mA
单极性:0~+100mA或0~-100V
输入电压范围 0~±10V 直流或峰值交流
输入阻抗 90kΩ(同向放大);1MΩ(反向放大)
直流电压放大倍率 0~150V/V
直流电压放大精度 优于满量程的0.1%(出厂设定在100V/V)
直流偏移电压 低于±500mV
输出噪声 低于100 mV rms to 20kHz (100 pF负载)
低于150 mV rms to 20kHz (无负载)
转换速率(10%~90%) 双极性:优于550V/μs
单极性:优于440V/μs
大信号带宽(-3dB) 双极性:直流~优于250kHz
单极性:直流~优于200kHz
大信号带宽(1%失真) 双极性:直流~优于90kHz
单极性:直流~优于70kHz
小信号带宽(-3dB) 双极性:直流~优于350kHz
单极性:直流~优于250kHz
尺寸 单通道: 110mm H x 220 mm W x 445 mm D
双通道: 110mm H x 432 mm W x 445 mm D
重量 单通道:5 kg (11 lb)
双通道:10kg(22 lb)
工作温度 0 ℃ ~ 40℃(32°F ~ 104°F)
相对湿度 ~85%,非冷凝
电源选项信息 90~127V AC Model PZD350A-1-L(单通道)
90~127V AC Model PZD350A-2-L(双通道)
180~250V AC Model PZD350A-1-H(单通道)
180~250V AC Model PZD350A-2-H(双通道)
输出功率 (W) 140
最大输出电流 (A) ±0.4
转换速率 (V/ms) >500000
输出电流范围 (mA) 0 至 ±400
输出电压范围 (V) 0 至 ±350
