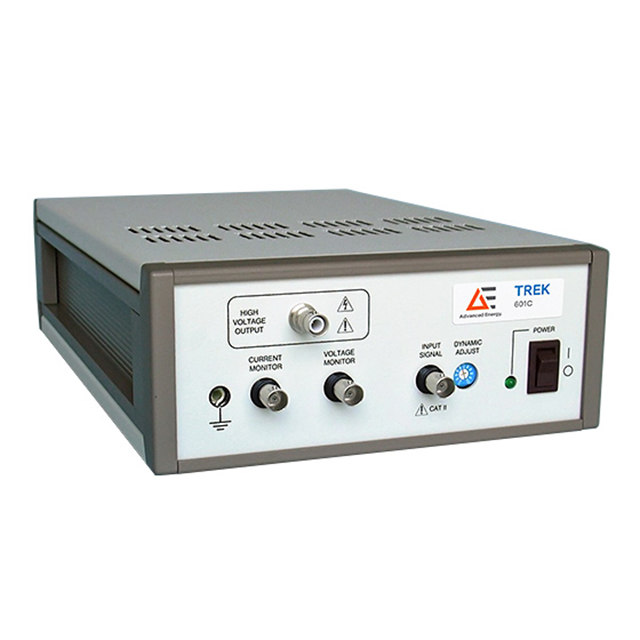

美国Trek 601C直流稳定高压放大器

更新时间:2024-09-10

浏览量:273

品牌：美国Trek
型号：Trek 601C
描述：Trek 601C 高压放大器提供对输出电压的精确控制，并提供高转换速率、宽带宽和低噪声操作。它可以在一个外壳中配备多达两个独立的放大器通道，并且由于其全固态设计而高度可靠。Trek 601C 的四象...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

美国Trek 601C直流稳定高压放大器描述：

数据表

Trek 601C是一款直流稳定的高压功率放大器，旨在提供对输出电压的精确控制。它在一个外壳中最多有两个独立的放大器通道，采用全固态设计，可实现高转换速率、宽带宽和低噪声操作。Trek 601C的四象限有源输出设计将电流吸收或提供给无功或电阻性负载。这些特性对于实现无功负载所需的精确输出响应和高转换速率至关重要。

Trek 601C 高压放大器提供对输出电压的精确控制，并提供高转换速率、宽带宽和低噪声操作。它可以在一个外壳中配备多达两个独立的放大器通道，并且由于其全固态设计而高度可靠。Trek 601C 的四象限有源输出可将电流吸收或提供给电抗或电阻负载，当您需要电抗负载所需的精确输出响应和高转换速率时，它是理想的选择。驱动压电致动器、调制电光和静电控制离子束等应用是 Trek 601C 的典型用途

产品亮点

提供不同的输出电压范围、输入配置和电压增益比

远程访问

直流精度优于满量程的 0.1%

符合 CE 标准，确保可靠性

每台设备均提供 NIST 可追溯校准证书

作为同相或具有固定增益的反相工作

动态调整以优化各种负载参数的交流响应

指定输出电压（提供三个范围选项）

利用精密电压和电流监视器

通过四象限输出驱动电容负载

产品应用

驱动压电致动器

调制电光

静电控制离子束

为自动化或计算机控制提供远程开/关功能系统

产品规格

输出电压范围	0至±500 V、0至-1 kV或0至+1 kVDC或峰值交流
输出电流范围	0至±10 mA DC；0至±20mA峰值交流电
输入电压范围	0至±10 V DC或峰值AC，非反相
输入阻抗	25 kW，标称值
直流电压增益	100 V/V（50 V/V仅适用于±500 V范围）
直流电压增益精度	优于满量程的0.1%
直流偏移电压	小于500 mV
输出噪声	小于10 V rms1
转换速率	大于50 V/μs（典型值为10%至90%）
小信号带宽	DC至大于30 kHz（-3dB）
大信号带宽	DC至大于8kHz，典型（1%失真）
尺寸	单通道仪器：222.3 x 108 x 335 mm (8.75 x 4.25 x 13.2 in) 双通道仪器：433.8 x 108 x 335 mm (17 x 4.25 x 13.2 in)
重量	单通道仪器：4.3 kg (9.4 lb) 双通道仪器：8.6 kg (18.8 lb)
最大输出电流（A）	±0.01、±0.02
转换速率（V/ms）	>50000
输出电流范围（mA）	0 至 ±10 DC，±20 AC
输出电压范围（V）	0 至 ±500、0 至 -1000、0 至 +1000
