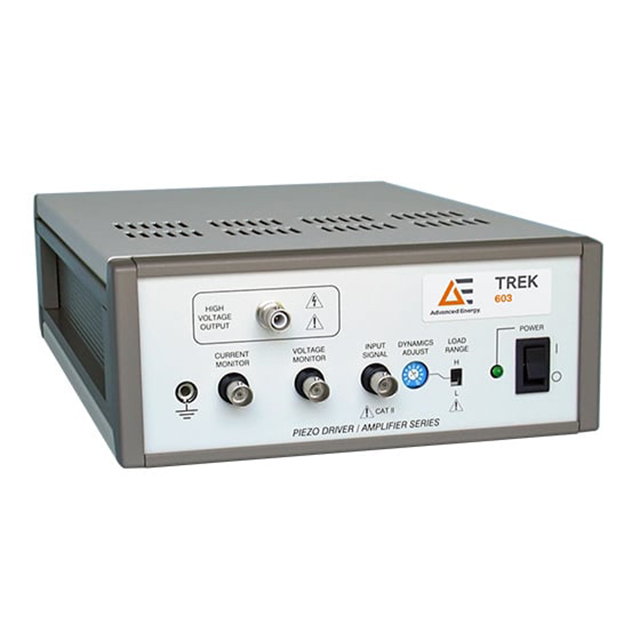

美国Trek 603 功率放大器和压电驱动器

更新时间:2024-09-10

浏览量:135

  • 品牌:美国Mightex
  • 型号:Trek 603
  • 描述:Trek 603是一款高压直流功率放大器/压电驱动器,旨在在客户指定的可用设置范围内,对双极或单极范围内的输出电压进行精确控制。该仪器通过利用四象限有源输出级将电流吸收或提供给无功或电阻性负载,实现了...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

美国Trek 603 功率放大器和压电驱动器描述:

数据表

Trek 603是一款高压直流功率放大器/压电驱动器,旨在在客户指定的可用设置范围内,对双极或单极范围内的输出电压进行精确控制。该仪器通过利用四象限有源输出级将电流吸收或提供给无功或电阻性负载,实现了无功负载所需的精确输出响应和高转换速率。Trek 603被配置为非反相放大器,有单通道或双通道封装,可在台式或19英寸机架上操作。

从可用范围和选项中选择 Trek 603 高压放大器/压电驱动器可在客户指定的双极或单极范围内精确控制输出电压。满足电抗负载的需求 Trek 603 利用四象限有源输出级将电流吸收或提供给电抗或电阻负载,从而实现精确的输出响应和高转换速率。它配置为同相放大器,提供单通道或双通道封装。

产品亮点

一个外壳中最多有两个独立的放大器通道

符合 CE 标准,确保可靠性

可重新编程的出厂设置输出配置

动态调整,以优化各种负载参数的交流响应

负载范围开关

在台式或 19 英寸机架中使用

通过四象限输出驱动电容负载

通过闭环系统实现高精度

通过短路保护保护设备

利用低输出噪声和精确输出

产品应用

驱动压电致动器

调制电光

静电控制离子束

为自动化或计算机控制提供远程开/关功能系统

产品规格

输出电压范围 0至±125 VDC或峰值交流电
0至-250 VDC或峰值交流电
0至+250 VDC或峰值交流电
输出电流范围 ±40 mA DC或±80 mA峰值AC,持续时间小于1 ms
直流电压增益 50 V/V(可提供25 V/V的增益)
直流电压增益精度 优于满量程的0.1%
直流偏移电压 小于500 mV
输出噪声 小于20 V rms1
转换速率 大于100 V/μs(典型值为10%至90%)
大信号带宽 DC至大于150 kHz(5%失真)
尺寸 单通道仪器:222.3 x 108 x 381 mm (8.75 x 4.25 x 15 in)
双通道仪器:433.8 x 108 x 335 mm (17 x 4.25 x 15 in)
重量 单通道仪器:4.3 kg (9.4 lb)
双通道仪器:8.6 kg (18.8 lb)
输出功率 (W) 5, 20
最大输出电流 (A) ±0.04、±0.08
转换速率 (V/ms) >100000
输出电流范围 (mA) 0 至 ±40 DC,±80 AC
输出电压范围 (V) 0 至 ±125, 0 至 ±250
