产品介绍
数据表 用户指南 安装快速指南

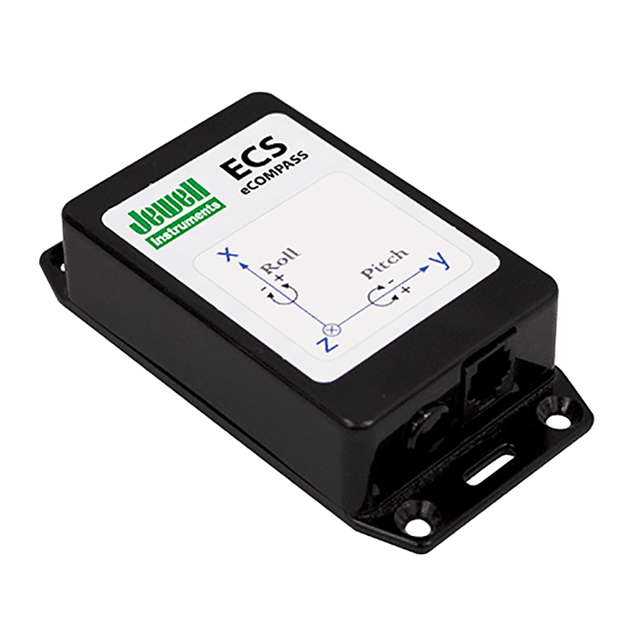

ECS数字罗盘代表了磁罗盘技术的技术。它结合了精密的三轴固态磁力计和坚固的二轴电解倾斜传感器，能够在广泛的环境条件下提供准确的航向和倾斜测量。固件和信号处理算法经过三代指南针的改进和优化，旨在从现有传感器数据中提供良好性能。
产品规格
| 精度 （均方根） | ±0.5° | 典型值，倾斜 <35° 俯仰 <60° |
| 重复性 | ±0.3° | 无滤波 |
| 响应时间 （毫秒） | 36 | 最小值，无滤波 |
| 俯仰角范围 | ±80° | |
| 倾斜范围 | ±42° | |
| 更新速率 （每秒测量次数） | 27.5 |
| 精度 | ±0.3° | 工厂校准 |
| 重复性 | ±0.20° | 无滤波 |
| 范围 | ±42° | |
| 稳定时间 （秒） | 0.5 | 无阻尼 |
| 供电电压（V DD） |
6 - 45V直流未稳压 5.0V直流稳压 |
最低4.9V直流 |
| 供电电流 |
工作：25mA 采样：10mA 待机：2mA |
典型值 |
| 工作温度 | -40° 至 105°C | |
| 存储温度 | -50° 至 150°C | |
| 湿度 | 0-90% | 非冷凝 |
| 外壳材料 |
（ABS）阻燃塑料UL94 VO 压铸铝合金（360.1型） |
| 印刷电路板尺寸 | 1.6英寸宽 × 3.0英寸长 × 0.6英寸高，高度为倾斜传感器所需高度 |
| 印刷电路板安装 | 4颗4号螺丝，间距1.4英寸×2.2英寸 |
| 重量 |
塑料：3.2盎司（90.7克） 铝：7.2盎司（204.1克） |
| 连接器 |
8针单排0.1英寸摩擦接头 6针RJ12模块化插孔 |
| 信号类型 | RS-232或RS-485 |
| 波特率 （比特每秒） | 2400、4800、9600、19200、38400或57600 |
| 字符格式 | 8位数据，无奇偶校验，1位停止位 |
| 输入缓冲区大小 | 110个字符 |
| 输出缓冲区大小 | 110个字符 |
| 输出格式 | NMEA 0183和二进制 |
| 输出数据速率 | 每分钟1到1650条语句 |
| 工作模式 | 连续或采样 |
| 角度单位 | 度、密位、弧度、16位整数 |
| 尺寸 | 5.43 × 2.38 × 1.22 英寸 |
| 特性 |
• 宽工作温度范围 • 单电源供电 • 提供RS-232和RS-485输出 • 系统内配置和测试 • 塑料或铝合金外壳可选 |
| 应用 |
• 无人驾驶车辆 • 机器人技术 • 气象浮标 • 天线定位 • 海洋导航 |
