CH-61 低频光学调制器

CH-61 低频光学调制器描述:

CH-61 数据表 CH-61 CAD图纸 DCH-60 使用说明 DCH-60-PC 说明书

低成本可变频率快门/斩波器 CH-60 和 CH-61 由安装在有限旋转角度电机上的叶片（遮光片）构成。叶片的位置跟随电机绕组中电流的方向。一个方向的电流使快门处于打开位置，反向电流则使快门处于关闭位置。交变电流使叶片以 DC 至 50 Hz 的频率范围开闭斩波器（适用于 CH-60 和 CH-61）。这种斩波方式无抖动。由于省去了有刷电机或减速齿轮，实现了高可靠性和长寿命。该装置可同时作为快门使用，通过电流方向进行控制。该快门/斩波器特别适用于低成本的专用应用、OEM、内置于仪器/系统中以及便携式系统。

特点与优势:

产品选项

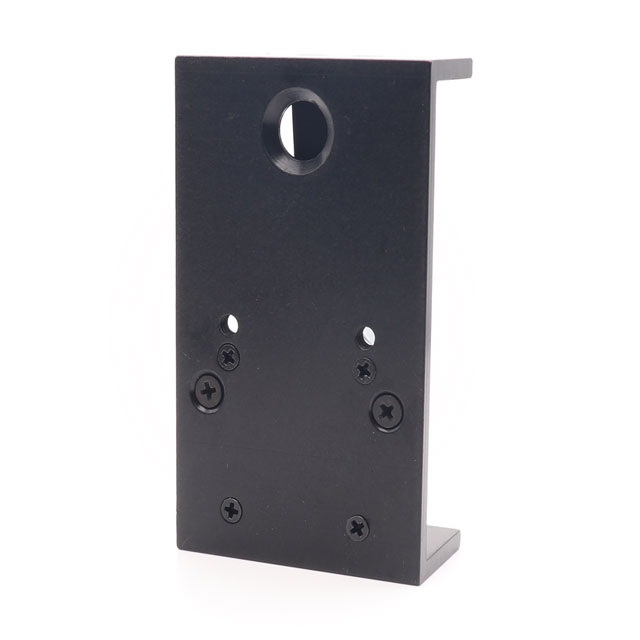

CH-61包含一块可水平和垂直安装的安装板。

CH-61-B带盒，设有激光窗口，可水平和垂直安装。

CH-61-NF包含带叶片和电缆的电机组件，不含框架。

配合 DCH-60 驱动器时的规格

使用我们的 DCH-60 驱动器，通过“MODE”选择开关可为 CH-60 斩波器/快门提供两种工作模式：内部模式和外部模式。在内部模式下，CH-60 用作可变低频斩波器，斩波频率由内部振荡器设定，可在 1 Hz 至 50 Hz 之间调节。在外部模式下，CH-60 用作斩波器或快门，由外部 TTL 信号输入控制；“高”输入使 CH-60 保持打开，“低”输入使其保持关闭。响应时间为 10 ms。TTL 输入的最大频率为 50 Hz。该斩波器特别适用于低成本的专用应用、OEM、内置于仪器/系统中以及便携式系统。

DCH-60 驱动器专为 CH-60 和 CH-61 斩波器/快门设计。

DCH-60 驱动器配置：

DCH-60 驱动器提供两种配置：

规规格（配合 DCH-60 驱动器使用时）

孔径尺寸：0.25 英寸 × 0.45 英寸

频率范围：DC 至 50 Hz

响应时间：10 ms（从打开位置到关闭位置，反之亦然）

频率稳定性：内部时钟 0.1%,使用外部晶体时钟输入时为 0.005%

外部时钟输入：直流 ~ 50 Hz TTL 电平输入

外部时钟建立时间：20 ms

监测输出：TTL 电平输出

功率要求：CH-61 及驱动板：15 V DC，250 mA

斩波器尺寸：

斩波器尺寸：宽 1.75 英寸 × 高 3.0 英寸 × 深 1.0 英寸（盒装：宽 1.90 英寸 × 长 3.00 英寸 × 深 1.25 英寸）

斩波器重量：2.5 盎司（70 克）

工作温度：0 ~ 65 °C
