CH-60 低频光学调制器/快门/斩波器

更新时间:2026-05-25

浏览量:27

品牌：美国EOPC
型号：CH-60
描述：低成本可变频率快门/斩波器 CH-60 和 CH-61 型，由安装在有限转角电机上的叶片构成。叶片位置跟随电机绕组中的电流方向：一个方向的电流使快门打开，另一方向的电流使快门关闭。交变电流驱动叶片开合...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

CH-60 低频光学调制器/快门/斩波器描述:

CH-60 数据表  CH-60 CAD图纸  DCH-60 使用说明  DCH-60-PC 说明书

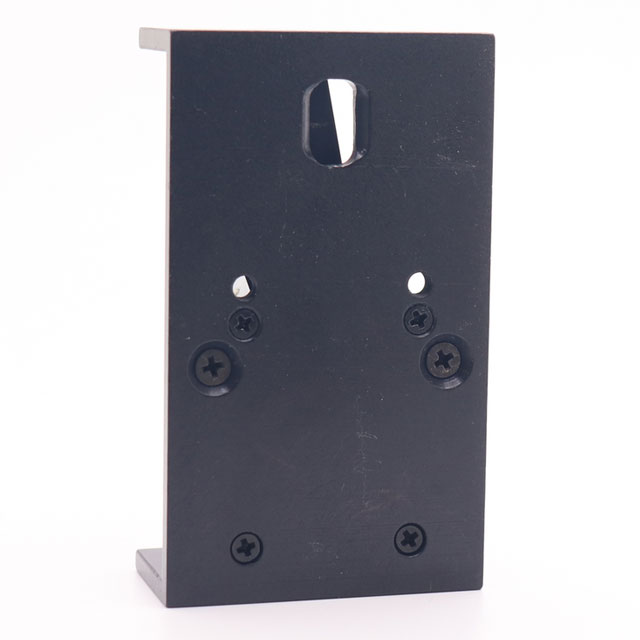

低成本可变频率快门/斩波器 CH-60 和 CH-61 型，由安装在有限转角电机上的叶片构成。叶片位置跟随电机绕组中的电流方向：一个方向的电流使快门打开，另一方向的电流使快门关闭。交变电流驱动叶片开合，使斩波器工作在直流至 50 Hz 的频率范围（CH-60 和 CH-61 均适用）。这种斩波方式无抖动。通过省去有刷电机及齿轮减速机构，实现了高可靠性和长寿命。该器件同时可用作快门，通过电流方向进行控制。此快门/斩波器特别适用于低成本专用应用、OEM 集成、仪器/系统内置以及便携式系统。

特点与优势:

斩波频率范围：直流至 50 Hz（用作斩波器时）
响应时间：10 毫秒（用作快门时）
无硬限位，无咔嗒声
开闭时不会对系统产生冲击
低成本
通光孔径：0.25 英寸 × 0.45 英寸（6.3 mm × 11.4 mm）
无抖动运行
高频率稳定性
外形小巧
耐受冲击和振动
高可靠性，长寿命
可接受外部时钟输入（配合 DCH-60 驱动器）
可锁相至外部输入（配合 DCH-60 驱动器）
可在“开”或“关”位置停止
低功耗驱动电路
无辐射电磁干扰（EMI）
可选亮色或暗色叶片
可选配带外壳的斩波器
可选配集成红外发射器（黑体）
可为 OEM 应用提供优惠价格

产品选项

CH-60包含一块安装板，支持水平和垂直安装。

CH-60-B带外壳，设有激光窗口，可水平和垂直安装。

CH-60-NF包含带叶片和线缆的电机组件，不含框架。

CH-60-IR包含集成红外发射器（黑体）。

CH-60（配合 DCH-60 驱动器）与 CH-61（配合 DCH-60 驱动器）参数对比

参数	CH-60	CH-61
通光孔径	0.25 英寸 × 0.45 英寸 (6.3 mm × 11.4 mm)	直径 0.31 英寸 (8.7 mm)
频率范围	直流 ~ 50 Hz	直流 ~ 50 Hz
响应时间（从开到关或从关到开）	10 ms	10 ms
频率稳定性	内部时钟 0.1%，使用外部晶体时钟输入时为 0.005%	内部时钟 0.1%，使用外部晶体时钟输入时为 0.005%
外部时钟输入	直流 ~ 50 Hz TTL 电平输入（5V 或“开路”打开快门，0V 或“接地”关闭快门）	直流 ~ 50 Hz TTL 电平输入（5V 或“开路”打开快门，0V 或“接地”关闭快门）
外部时钟建立时间	20 ms	20 ms
监测输出	TTL 电平输出（“高”表示快门打开，“低”表示快门关闭）	TTL 电平输出（“高”表示快门打开，“低”表示快门关闭）
电源要求（标准）	CH-60 及驱动板：15 V 直流，250 mA	CH-61 及驱动板：15 V 直流，250 mA
电源要求（含红外发射器选项）	CH-60-IR 及驱动板：15 V 直流、250 mA 和 5 V 直流、1.0 A	CH-61 不提供红外发射器选项
快门尺寸	1.75 英寸宽 × 3.0 英寸高 × 1.0 英寸深（盒装：1.90 英寸宽 × 3.0 英寸高 × 1.25 英寸深）	1.75 英寸宽 × 3.0 英寸高 × 1.0 英寸深（盒装：1.90 英寸宽 × 3.0 英寸高 × 1.25 英寸深）
快门重量	2.5 盎司（70 克）	2.5 盎司（70 克）
工作温度	0 ~ 65 °C	0 ~ 65 °C

使用 DCH-60 驱动器并配合“MODE”选择开关，可为 CH-60 斩波器/快门提供两种工作模式：内部模式和外部模式。在内部模式下，CH-60 用作可变低频斩波器，斩波频率由内部振荡器设定，可在 1 Hz 至 50 Hz 范围内调节。在外部模式下，CH-60 用作斩波器或快门，由外部 TTL 信号控制：“高”电平使 CH-60 保持打开，“低”电平使其保持关闭。响应时间为 10 ms。TTL 输入的最大频率为 50 Hz。该斩波器尤其适合低成本专用应用、OEM、仪器/系统内置以及便携式系统。

DCH-60 驱动器专为 CH-60 和 CH-61 斩波器/快门设计。

DCH-60 驱动器配置：

DCH-60 驱动器提供两种配置：
