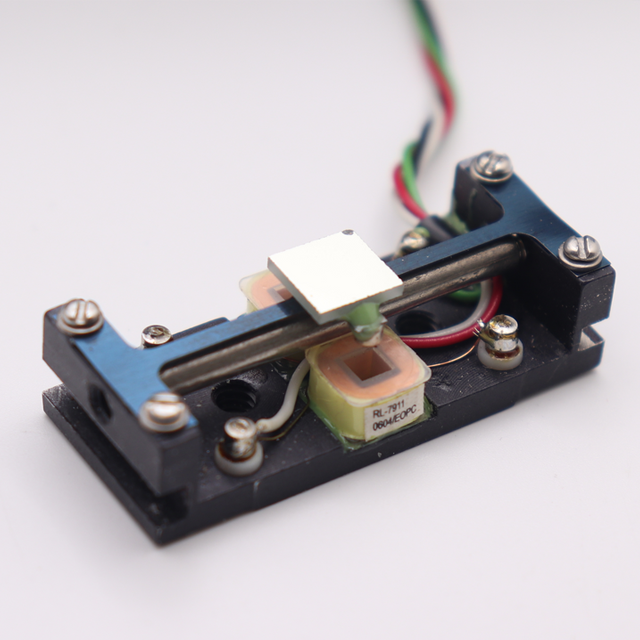

SC-10 紧凑型谐振扫描器

SC-10 紧凑型谐振扫描器描述:

Datasheet

SC-10 型扫描器为低成本、紧凑型组件，特别适合大批量 OEM 及定制化工业应用。

固定频率谐振光学扫描器是一种电磁驱动的动镜装置，使光束以正弦运动偏转。反射镜组件固定在弹簧中心。SC-20 型扫描器的扫描频率范围为 10 Hz 至 1.5 kHz，可在该范围内固定任一值。扫描角度与频率成反比，且随镜面尺寸变化。

器件的高“Q”值确保了频率稳定性、低反作用力与低电驱动功率。高抗弯刚度使其具有良好的抗冲击振动能力，以及低摆动和良好的扫描重复性。在固有频率下谐振，使该器件成为众多需要良好成像和微小失真的应用的理想长寿命选择。扫描器可轻松集成到小型便携式仪器中。标准配置为玻璃反射镜，也可按特殊订单提供金属反射镜、光栅、透镜或其他光学附件，亦供应适用于紫外-红外-可见光应用的反射镜。

特点与优势:

产品选项:

图纸：

谐振工作由反馈放大器（ED型驱动器或AGC驱动器）维持，以扫描器作为频率源。AGC驱动器还提供更高的幅度稳定性（0.01%）和位置输出信号。PLD-1S 驱动器可使扫描器与外部时钟信号锁相。PLD-2S 驱动器能将两台扫描器锁相，构成“主/从”扫描系统；PLD-2SXY 驱动器则可将两台扫描器锁相，组成“X-Y”扫描系统。

除反射镜外的特殊配置和元件（如光栅、棱镜、透镜等）可按特殊订单提供。亦提供不同封装、调节方式和电源选项的驱动电路。

针对大批量 OEM 生产，我们可考虑提供相关技术资料，方便您自制驱动器、将其集成进驱动电路或按所需尺寸制造。OEM 应用可享受特价。

工作频率范围：100 Hz 至 3,000 Hz 内选定一个固定频率。下表仅供参考。

SC-10 谐振光学扫描器：

SC-10-HF 高频谐振光学扫描器：

订购信息

型号 [SC-10]；镜面尺寸 [mm]；角度 [峰-峰光学度]；频率 [Hz] 示例：零件号 SC10-10×10-30-400。表示 SC-10 型扫描器，10 mm 方形反射镜，30° 峰-峰光学扫描角度，工作频率 400 Hz。

型号 [SC-10-HF]；镜面尺寸 [mm]；角度 [峰-峰光学度]；频率 [Hz] 示例：零件号 SC10-HF-6×6-25-3000。表示 SC-10-HF 型扫描器，6 mm 方形反射镜，25° 峰-峰光学扫描角度，工作频率 3000 Hz。
