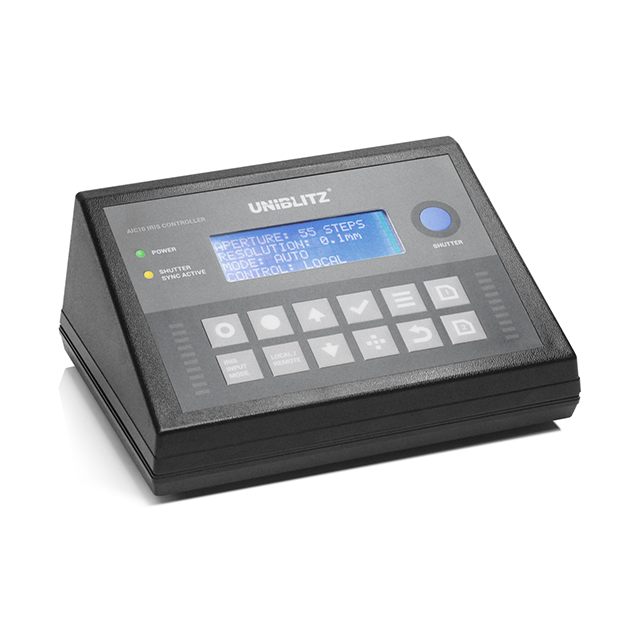

Uniblitz AIC10 光圈控制器

更新时间:2024-10-08

浏览量:277

品牌：Uniblitz
型号：AIC10
描述：AIC10 是一款台式电动光圈（自动光圈）控制器，专为与 Uniblitz AI25 自动光圈配合使用而设计。AIC10 具有直观的按钮阵列和数字用户界面，允许它通过修改后的串行命令协议来操作光圈。配...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

Uniblitz AIC10 光圈控制器描述：

产品手册  数据表

AIC10 是一款台式电动光圈（自动光圈）控制器，专为与 Uniblitz AI25 自动光圈配合使用而设计。AIC10 具有直观的按钮阵列和数字用户界面，允许它通过修改后的串行命令协议来操作光圈。配备后，AIC10 还将独立于光圈操作 AI25 的可选高速快门附件。快门的电子同步允许 AIC10 指示快门的状态。

直观的数字用户界面

可选快门控制（光圈需要高速快门附件）

RS232 或 TTL 电平信号控制

符合 RoHS 标准和 CE 认证

产品规格

系统特性
重复快门曝光	25 mm（光圈直径）快门的两次曝光之间最短 65ms 当 25 mm 快门连续循环时，两次曝光之间最短 165 毫秒
快门驱动程序	从 DC 到快门最大速率的连续可变曝光频率用于 25mm 双稳态 DSS 型快门的 H 桥型驱动电路
Iris 驱动器	最大峰值驱动功率：12 W 峰值驱动电压：+12 VDC 峰值驱动电流：1.00 A
电源	外部桌面 AC/DC 开关适配器输出：+12 VDC，2.08 A，25 W 输入：100-240 VAC，50/60 Hz，0.60 A
所有 BNC 输入	输入阻抗：1K 欧姆仅高电平有效 – 异常 IRIS DIR/POS – 电平触发 TTL 兼容
所有 BNC 输出	输入阻抗： 1K 欧姆仅限高电平有效 TTL 兼容
USB 输入 – B 型 2.0	（9）识别的命令数据传输速率 – 9600 波特 VCP 设置 – 8 个数据位、1 个停止位、无奇偶校验、无流量控制

一般特性
指标	绿色 POWER LED 指示灯黄色 SHUTTER SYNC ACTIVE LED 指示灯
电源要求	+12 VDC，25 瓦输入 – 2mm DC 插孔
工作温度	5 – 40 °C
储存温度	-20 – +55 °C
大小	控制器单元：3.12 英寸 x 7.00 英寸 x 5.50 英寸（79.2 x 177.8 x 139.7 毫米）电源适配器（随附）：2.13 英寸 x 3.66 英寸 x 1.42 英寸（54 x 93 x 36 毫米）
重量	控制器单元：1.05 磅（476 克）电源适配器：0.46 磅（209 克）
包含的附件	AIC10 光圈控制器手动（包含在闪存驱动器上） 10C3 光圈/快门互连电缆（3.0 m） – 用于将 AIC10 与光圈/快门连接 USB-AB 电缆（1.0 m） – 用于连接计算机 PS12电源供应器配有美国和欧洲线缆 AIC10 快速参考指南

命令	描述	十进制	十六进制	八进制	二元的	ASCII 码
SHUTTER “打开”	打开快门	64	40	100	01000000	@
SHUTTER “关闭”	关闭快门	65	41	101	01000001	A
SHUTTER “触发器”	切换快门状态	66	42	102	01000010	B
SHUTTER/IRIS “重置”	关闭快门，打开光圈	67	43	103	01000011	C
IRIS “递减”	关闭 iris 一个位置（步骤¹)	68	44	104	01000100	D
IRIS “结束”	完全关闭光圈	69	45	105	01000101	E
IRIS “Goto”	将光圈发送到请求的位置	71³	47³	107³	01000111³	GX1X2 ²
IRIS “主页”	光圈全开	72	48	110	01001000	H
IRIS “增量”	打开光圈一个位置（步骤¹)	73	49	111	01001001	I
