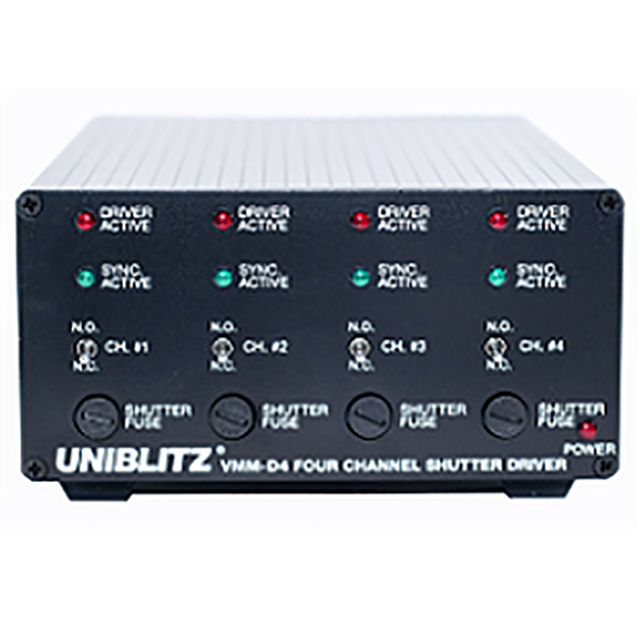

Uniblitz VMM-D4 四通道快门驱动器

更新时间:2024-09-30

浏览量:43

  • 品牌:Uniblitz
  • 型号:VMM-D4
  • 描述:Uniblitz VMM-D4 是一款四通道快门驱动器,能够独立控制多达四个快门。这种紧凑的设计将四个完整的独立快门驱动器集成到一个流线型封装中。有源高电平逻辑输入允许完全独立的快门控制,而单个输入将...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

Uniblitz VMM-D4 四通道快门驱动器描述:

产品手册 数据表

Uniblitz VMM-D4 是一款四通道快门驱动器,能够独立控制多达四个快门。这种紧凑的设计将四个完整的独立快门驱动器集成到一个流线型封装中。有源高电平逻辑输入允许完全独立的快门控制,而单个输入将同时激活所有通道。有源低电平逻辑输出可用于监控每个单独同步系统输出的状态。当所有快门同步系统电路都处于活动状态时,可以使用一个输出进行监控。

VMM-D4是一款四通道快门驱动器,能够独立控制多达四个UNIBLITZ快门。

一个输入可同时触发所有快门

电源、驱动器活动和同步活动状态的LED指示灯

暴露由外部脉冲宽度或开关触点闭合决定

一个输出,用于监测所有单独的SYNC输出何时处于活动状态

每个通道的手动打开/关闭开关,允许反向快门操作

可选择35、45、65和90mm快门类型的脉冲能量

每个快门通道都有单独的保险丝

(四)包括710C百叶窗互连电缆

产品规格

重复曝光 对于 25mm 或更小光圈的快门,两次曝光之间至少为 50 毫秒。
最小 120 毫秒(对于 35 毫米和更大光圈的快门)。
快门驱动 在最大运行速率下,从 DC 到快门的连续可变曝光频率。
当多个通道运行时,最大速率降低 75%。
所有输入 – INPUT CONTROL 接线端子 输入阻抗 – 4.7K 欧姆
高电平有效
TTL 兼容
所有输出 - OUTPUT CONTROLS 接线端子 源阻抗 – 1K
低电平有效
TTL 兼容
常规 尺寸 (HWD) 67.0 x 136.0 x 207.9 毫米(2.63 x 5.35 x 8.18 英寸)
重量 4.5 磅(2.02 千克)
电源 115/230 VAC,50-60 Hz

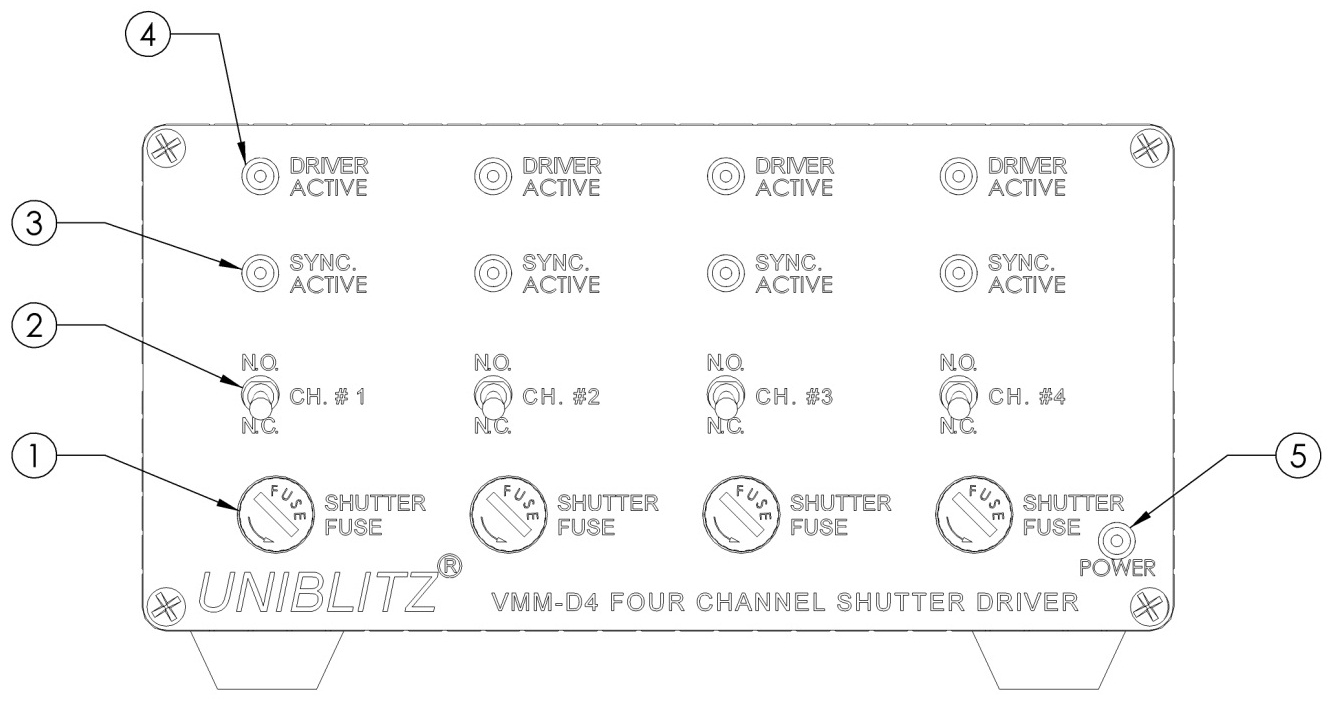

前面板布局

前面板
百叶窗保险丝 (1) 5 x 20mm、0.6A、“T”型延时保险丝,用于保护快门输出 - 每个通道一个。
常开/常闭开关 (2) 此开关的位置在 VMM-D3 接收到触发信号之前确定快门状态 - 每个通道一个
同步、主动式 LED (3) 一个绿色 LED 指示灯,指示固态同步输出的状态 – 每个通道一个
驱动器主动 LED (4) 一个红色 LED,指示内部快门驱动器电路输入何时存在有源信号 - 每个通道一个
电源指示灯 (5) 红色 LED 表示设备已接通电源

后面板布局

后面板
交流输入模块 (1) 通过 IEC 公插座进行交流输入,用于交流电源线(提供)。VMM-D3/D4 用户手册的第 9-11 页、第 #15 页和第 32 页介绍了其他功能。
输出控制 (2) 提供电子同步。每个快门通道的信号输出。输出指示快门的电子同步状态(如果安装了快门)。每个通道一个输出。请参阅 VMM-D3/D4 用户手册第 15-19 页中的端子排布局。低电平有效输出。Output Terminal #5 – 当所有同步时为低电平有效。输出变低。
输入控制 (3) 为每个通道提供高电平有效控制。输入 TTL 高 – 快门打开,输入 TTL 低 – 快门关闭。端子 #5 – 有效高,输入 TTL 高 – 所有快门打开,输入 TTL 低 – 所有快门关闭。请参阅 VMM-D3/D4 用户手册第 15-19 页中的端子排布局。
LO/HI 选择滑动开关 (4) “HI” 位置允许为 35 mm 和更大的快门选择合适的脉冲能量。“LO” 位置适用于 25 mm 和更小光圈的快门。每个通道一个。
快门输出通道 #1-#4 (5) 提供与 7 针母头 WirePro™ 连接器使用的快门的连接。每个通道一个。
