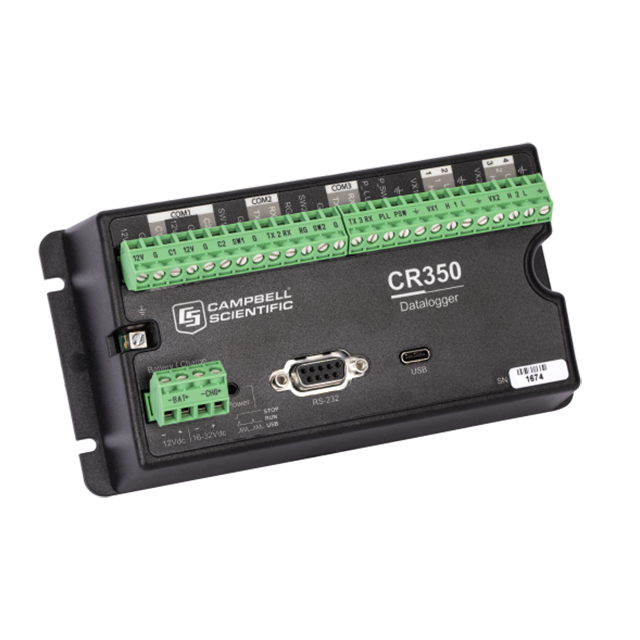

CR350 测量和控制数据采集器美国Campbell

更新时间:2023-11-29

浏览量:1226

品牌：美国Campbell
型号：CR350
描述：CR350是一款多功能、低功耗、紧凑型测量和控制数据记录器。这款数据记录器拥有丰富的指令集，可以测量大多数水文、气象、环境和工业传感器。CR350可集中数据，通过各种网络提供数据，并使用您喜欢的协议进...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

CR350 测量和控制数据采集器描述：

产品手册 数据表

CR350是一款多功能、低功耗、紧凑型测量和控制数据记录器。这款数据记录器拥有丰富的指令集，可以测量大多数水文、气象、环境和工业传感器。CR350可集中数据，通过各种网络提供数据，并使用您喜欢的协议进行传输。CR350还执行控制和M2M通信的自动化现场或远程决策。此数据记录器非常适合需要长期远程监控的小型应用程序。

以下概述了CR300、CR310和CR350数据记录器之间的主要区别：

CR310和CR350提供可拆卸连接器。

CR310包括10/100以太网连接。

CR350有两个独立的RS-232/RS-485端口和USB-C。

CR350包括适用于不同地区的Wi-Fi、蜂窝或以下无线电选项：

CR350-RF407：美国和加拿大

CR350-RF412：澳大利亚和新西兰

CR350-RF422：欧洲

CR350-RF427：巴西

优势与特点

两个专用SDI-12端子，用于扩展SDI-12传感器的使用

低电流要求

两个专用RS-232/RS-485终端，支持智能传感器或调制解调器

使用PC软件和USB-C连接的便捷设置

能够测量模拟和数字传感器

值得信赖的 Campbell Scientific 品质，集成浪涌和ESD保护

集成电台选项，可无线连接到另一个节点或互联网网关

CR350-WIFI是短距离无线IP通信的理想选择

可拆卸接线端子排，便于接线

能够使用内置的蜂窝或卫星外围设备在任何地方进行通信

集成太阳能电池充电调节器

可灵活连接PakBus、Modbus、DNP3、GOES和其他标准通信协议

多个通用I/O和可编程性，用于分析和控制测量采集

事件驱动的通信和通知的物理输出

技术说明

CR350是一款低功耗数据采集器，用于测量传感器、分析数据、存储数据和程序。内部锂电池维持时钟运行。主板上的类Basic编程语言和所有Campbell Scientific 的数据采集器一样，支持数据处理和分析。

端子描述

两个开关式12 V端子（SW12V），用于为传感器或通信设备供电，2100 mA

两个传感器激励或连续0.15至5 V端子（VX1、VX2），用于传感器激励或输出控制

四个多用途模拟输入端子（SE1–SE4）

模拟功能（SE1–SE4）

模拟输入：4个单端或2个差分输入，范围为-100至+2500 mV和±34 mV 24位ADC

4至20mA或0至20mA输入（仅限SE1、SE2）

数字I/O功能（SE1–SE4）由3.3 V逻辑电平组成，用于：

高频计数器（35 kHz）

脉冲宽度调制

中断和定时器输入

周期平均值（200 kHz，取决于振幅）

两个脉冲计数端子（P_SW、P_LL）

P_SW

开关闭合（150 Hz）

高频计数器（35 kHz）

P_LL

低电平交流（20 kHz）

高频计数器（20 kHz）

两个控制端子（C1、C2）：C端子可通过软件配置用于数字功能

数字I/O功能包括5 V输出和3.3 V输入逻辑电平，用于：

SDI-12

高频计数器（3 kHz）

开关闭合（150 Hz）

一般状态/控制电压源5V；10 mA@3.5 V

中断

串行异步通信Tx/Rx对

CR350 测量和控制数据采集器规格：

工作温度范围	-40° 至 +70°C 无冷凝环境
最大扫描速率	10赫兹
外壳材质	高抗冲击聚碳酸酯，回收代码 7
模拟输入	4 个单端或 2 个差分（单独配置）
脉冲计数器	8（P_SW、P_LL、C1、C2 和 SE1 至 SE4）
电压激励端子	2 （VX1， VX2）
通信端口	USB C 型 2.0 RS-232接口 RS-485接口
开关 12 伏	2 个终端
数字 I/O	7 个端子（C1、C2、P_SW 和 SE1 至 SE4）可配置为数字输入和输出。包括状态高/低、脉宽调制、外部中断和通信功能。例外： C2 和 P_SW 不进行脉宽调制。
模拟输入限值	-100 至 +2500 mV
模拟电压精度	精度规格不包括传感器或测量噪声。 ±（0.04% 测量值 + 偏移量）（0° 至 40°C） ±（测量值的 0.1% + 偏移），-40° 至 +70°C
模数转换器	24 位
电源要求	充电器输入（CHG）为 16 至 32 Vdc（电源转换器或太阳能的最大电流限制为 1.1 A 面板输入。
实时时钟精度	±每年 3 分钟
互联网协议	以太网、PPP、RNDIS、ICMP/PING、Auto-IP（APIPA）、IPv4、IPv6、UDP、TCP、TLS （v1.2）、DNS、DHCP、SLAAC、 NTP、Telnet、HTTP（S）、FTP（S）、SMTP/TLS、POP3/TLS、MQTT（S）
通信协议	PakBus、PakBus 加密、Modbus RTU/ASCII/TCP、DNP3、SDI-12 等
CPU 驱动器/程序	50 MB 串行闪存
数据存储	50 MB 串行闪存
空闲电流消耗，平均	0.5 毫安（@ 12 Vdc）
有源电流消耗，平均	< 1.5 mA（@ 12 Vdc 用于 1 Hz 扫描，1 次模拟测量） 8 mA （@ 12 Vdc，处理器始终开启）
尺寸	16.3 x 8.4 x 5.6 厘米（6.4 x 3.3 x 2.2 英寸）电缆和引线需要额外的间隙。
重量	288 至 306 g （0.64 至 0.68 lb），具体取决于所选的通信选项

CR350-RF407 选件
无线电类型	跳频扩频（FHSS）
输出功率	5 至 250 mW（用户可选）
频率	902 至 928 MHz（美国、加拿大）
RF数据速率	200 kbps的
接收灵敏度	-101 分贝
天线连接器	RPSMA（需要外置天线;
空闲电流消耗，平均	12 毫安（@ 12 Vdc）
有源电流消耗，平均	< 80 mA （@ 12 Vdc）

CR350-RF412 选件
无线电类型	跳频扩频（FHSS）
输出功率	5 至 250 mW（用户可选）
频率	915 至 928 MHz（澳大利亚、新西兰）
RF数据速率	200 kbps的
接收灵敏度	-101 分贝
天线连接器	RPSMA（需要外置天线;
空闲电流消耗，平均	12 毫安（@ 12 Vdc）
有源电流消耗，平均	< 80 mA （@ 12 Vdc）

CR350-RF422 选件
无线电类型	868 MHz SRD 860，带先听后说（LBT）和自动频率捷变（AFA）
输出功率	2 至 25 mW（用户可选）
频率	863 至 870 MHz（欧盟）
RF数据速率	10 kbps的
接收灵敏度	-106 分贝
天线连接器	RPSMA（需要外置天线;
空闲电流消耗，平均	9.5毫安
有源电流消耗，平均	20毫安

CR350-RF427 选件
无线电类型	跳频扩频（FHSS）
输出功率	5 至 250 mW（用户可选）
频率	902 至 907.5 MHz/915 至 928 MHz（巴西）
RF数据速率	200 kbps的
接收灵敏度	–101 分贝
天线连接器	RPSMA（需要外置天线。
空闲电流消耗，平均	12 毫安（@ 12 Vdc）
有源电流消耗，平均	< 80 mA （@ 12 Vdc）

CR350-WIFI选项
操作模式	客户端或接入点
工作频率	2.4 GHz，20 MHz 带宽
天线连接器	反极性 SMA （RPSMA）
天线	PN 16005 单位增益（0 dBd），1/2 波鞭，全向带有用于垂直或水平方向的铰接式关节
发射功率	7 至 18 dBm（5 至 63 mW）

CR350-CELL205选件
-注意-	*CR350-CELL205 选项与 Verizon 蜂窝网络不兼容。*
认证	IC（加拿大工业部） 10224A-201611EC21A
细胞技术	3G （UMTS/HSPA+） 4G （LTE CAT-1）
3G频段	850、1700/2100 （AWS）和 1900
4G频段	700、850、1700/2100 （AWS-1）、1900
天线连接器	SMA（需要外置天线;
SIM卡接口	3FF（6 位/触点）支持需要 1.8 或 3 V 的 SIM 卡。
无线电输出功率	LTE 上为 23 dBm UMTS 上为 24 dBm EDGE 上为 27 dBm GSM 上为 33 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm （10 m）

CR350-CELL210选件
-注意-	*CR350-CELL210 选项仅与 Verizon 蜂窝网络兼容。*
细胞技术	4G （LTE CAT-1）
4G频段	700, 850, 1700, 1900, 2100
天线连接器	SMA（需要外置天线;
功耗 - 低功耗模式	5毫安
功耗 - 空闲	35毫安
功耗 - 活动	70毫安
SIM卡接口	3FF（6 位/触点）支持需要 1.8 或 3 V 的 SIM 卡。
无线电输出功率	LTE 上为 23 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm （10 m）

CR350-CELL215选件
-注意-	*CR350-CELL215 选件旨在在欧洲、中东和非洲国家/地区使用。*
细胞技术	2G （GSM/GPRS/EDGE） 3G （UMTS/HSPA+） 4G （LTE CAT-1）
2G频段	900 和 1800 MHz
3G频段	850、900 和 2100 MHz
4G频段	800、850、900、1800、2100 和 2600 MHz
天线连接器	SMA（需要外置天线;
SIM卡接口	3FF（6 位/触点）支持需要 1.8 或 3 V 的 SIM 卡。
无线电输出功率	LTE 上为 23 dBm UMTS 上为 24 dBm EDGE 上为 27 dBm GSM 上为 33 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm （10 m）

CR350-CELL220选件
-注意-	*CR350-CELL220 选件适用于澳大利亚和新西兰。*
细胞技术	3G （UMTS/HSPA+） 4G （LTE CAT-1）
3G频段	850 和 2100 MHz （EC-21AUT） 850、900、1900 和 2100 MHz （EC-21AU）
4G频段	700、850、1800、2100 和 2600 MHz （EC-21AUT） 700、900、1700、1800、1900、2100 和 2600 MHz （EC-21AU）
天线连接器	SMA（需要外置天线;
SIM卡接口	3FF（6 位/触点）支持需要 1.8 或 3 V 的 SIM 卡。
无线电输出功率	LTE 上为 23 dBm UMTS 上为 24 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm （10 m）

CR350-CELL225选件
-注意-	*CR350-CELL225 选件旨在在日本使用。*
细胞技术	4G （LTE CAT-1）
4G频段	800（下）、800（上）、850+、900、1800 和 2100 MHz
天线连接器	SMA（需要外置天线;
SIM卡接口	3FF（6 位/触点）支持需要 1.8 或 3 V 的 SIM 卡。
无线电输出功率	LTE 上为 23 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm （10 m）
