CS506-L 可燃物含水量传感器美国Campbell

更新时间:2023-11-29

浏览量:1298

品牌：美国Campbell
型号：CS506-L
描述：CS506为可燃物含水量传感器，用于测量26601 10-小时模拟可燃物含水量木销的含水量。26601模拟了森林地表相似尺寸的断枝的含水量。CS506/26601的组合用于评估森林可燃物火险因子，经常...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

CS506-L 可燃物含水量传感器描述：

用户手册  数据表

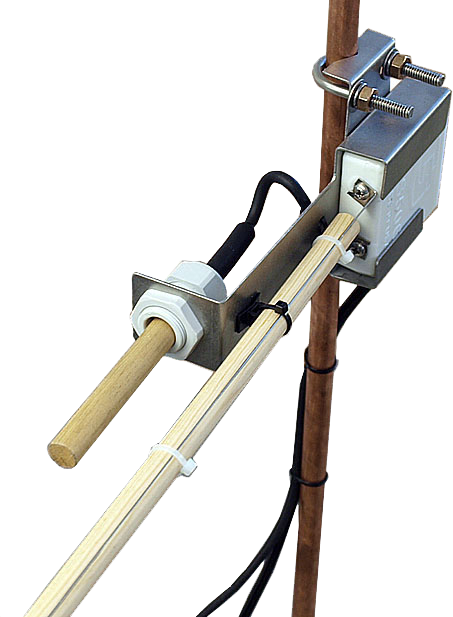

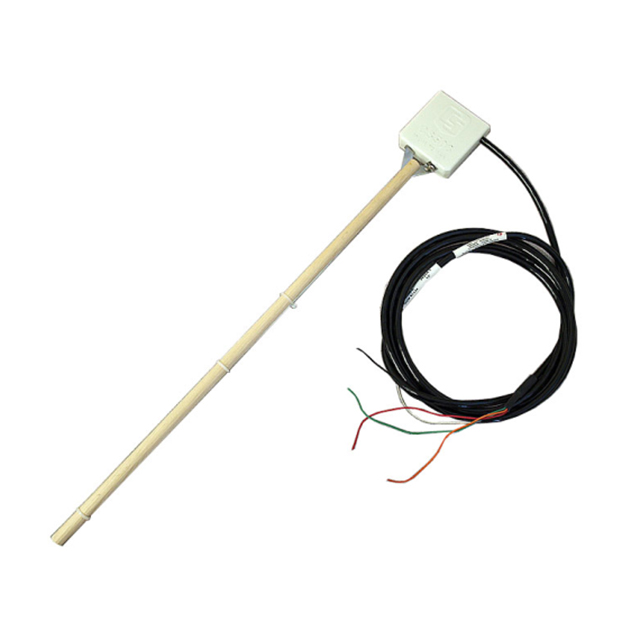

CS506为可燃物含水量传感器，用于测量26601 10-小时模拟可燃物含水量木销的含水量。26601模拟了森林地表相似尺寸的断枝的含水量。CS506/26601的组合用于评估森林可燃物火险因子，经常被包含在我们的预接线或定制的气象站中。（照片显示了CS506可燃物含水量传感器安装在26601仿真可燃物含水量木销中。）

技术说明

CS506报告较小直径（10-小时）的森林可燃物的火险状态，用单位质量的含水量（1%=1 g）来表示。它含有用环氧树脂封装的电子套件，采集时域反射技术（TDR）来检测26601 10-小时可燃物含水量仿真木销中的含水量。传感器产生 ±0.7-Vdc 的方波，由Campbell Scientific数据采集器的模拟通道或脉冲通道来读取。数据采集器再将频率通过二次校准曲线转换成可燃物含水量百分比。

优势与特点

与大多数Campbell Scientific数据记录器兼容

CS205/107燃油温度传感器配套产品；可以安装在同一个木桩上

无需访问测量现场即可自动监测不断变化的燃油状况

兼容的遥测选项包括扩频无线电、窄带无线电、蜂窝电话和卫星发射机

CS506-L 可燃物含水量传感器规格：

工作范围	0 至 70% 水分含量
电源	5 至 18 Vdc
使能电压	0 Vdc 时关闭（< 1 Vdc） 5 Vdc 时打开（> 4 Vdc;最大 18 Vdc）
消耗电流	65 mA（有源） 45 μA（静态）
输出信号	±0.7 Vdc 方波（输出频率约为 31 至 58 kHz）
尺寸	10.16 x 6.35 x 1.91 厘米（4 x 2.5 x 0.75 英寸）
重量	< 0.5 千克（< 1 磅）
燃油水分精度
0 至 10% 范围	±1.25%（最坏情况） ±0.74% （RMS 误差）
10% 至 20% 范围	±2%（最坏情况） ±0.9% （RMS 误差）
20% 至 30% 范围	±3.4%（最坏情况） ±1.94% （RMS 误差）
30% 至 50% 范围	±4.11%（最坏情况） ±2.27% （RMS 误差）
