CS650 土壤水分电导率温度传感器美国Campbell

更新时间:2023-11-29

浏览量:1024

品牌：美国Campbell
型号：CS650
描述：CS650 是多参数智能传感器，监测土壤体积含水量、容积电导率和土壤温度。它的信号输出方式为SDI-12，可用于 Campbell Scientific 大多数数据采集器。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

CS650 土壤水分电导率温度传感器描述：

用户手册  数据表

CS650 是多参数智能传感器，监测土壤体积含水量、容积电导率和土壤温度。它的信号输出方式为SDI-12，可用于 Campbell Scientific 大多数数据采集器。

技术说明

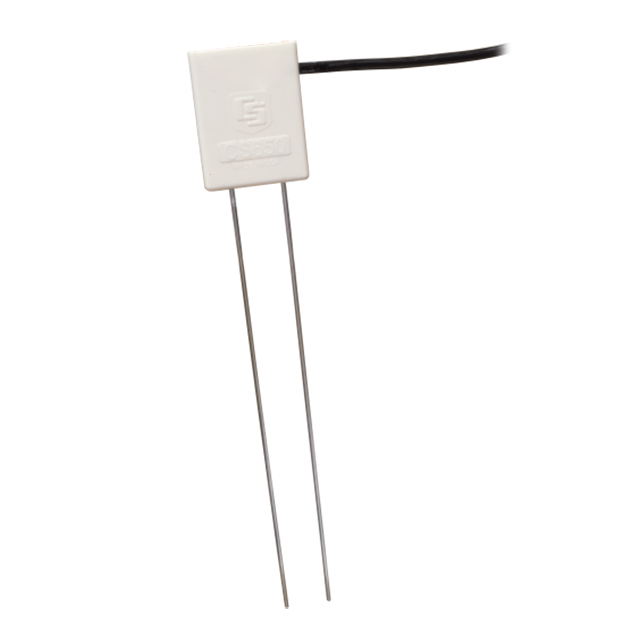

CS650含有连接到印刷电路板的2根30 cm长的不锈钢探针。电路板用环氧树脂封装，附着在电路板的带屏蔽线缆提供与数据采集器的连接。

CS650测量传输时间、信号衰减和温度；再从这些原始测量值解析得到介电常数、体积含水量和容积电导率。

测量的信号衰减是用于反射检测的损失效应及传播时间的修正。损失效应修正可以让探头在容积电导率 ≤3 dS m-1 的土壤中，测量出高精度的体积含水量，并不需要实施特定的土壤校准。

由衰减测量还可以计算得到土壤容积电导率。靠近环氧树脂表面的与探针保持热接触的热敏电阻用来测量温度。如果传感器水平安装，可以得到与土壤含水量测量相同深度的精确温度测量。如果以其它的方位安装传感器，那么温度测量只能代表环氧树脂附近探针的区域。

优势与特点

更精确的土壤含水量测量，容积电导率可达 3 dS m-1，无需实施特定土壤校准

更大的采集体积，减少了误差

对土壤质地和电导率的影响进行测量修正

估算很多种矿质土类型土壤中的含水量

多功能的传感器 — 可测量介电常数、容积电导率（EC）和土壤温度

CS650 土壤水分电导率温度传感器规格：

测量结果	土壤电导率（EC）、相对介电常数、体积含水量（VWC）、土壤温度
所需设备	测量系统
土壤适宜性	感应容积大（> 6 L）的长杆适用于中低度土壤电导率。
棒	不可更换
传感器	不可互换
感应音量	7800 cm³（每个探针杆周围~7.5 cm半径，杆末端外4.5 cm）
电磁	符合 CE 标准满足EN61326静电放电保护要求激。
工作温度范围	-50° 至 +70°C
传感器输出	SDI-12型;串行 RS-232
预热时间	3 秒
测量时间	测量 3 ms;600 ms 完成 SDI-12 命令
电源要求	6 至 18 Vdc（必须能够提供 45 mA @ 12 Vdc。
最大电缆长度	610 米（2000 英尺）的总长度，最多可容纳 25 个传感器连接到同一个数据记录器控制端口
杆间距	32毫米（1.3英寸）
防护等级	IP68防护等级
杆径	3.2 毫米（0.13 英寸）
杆长	300毫米（11.8英寸）
探头尺寸	85 x 63 x 18 毫米（3.3 x 2.5 x 0.7 英寸）
电缆重量	每米 35 克（每英尺 0.38 盎司）
探头重量	280 克（9.9 盎司），不含电缆
电流消耗
活动（3 ms）	45 mA 典型值（@ 12 Vdc） 80 毫安（@ 6 Vdc） 35 毫安（@ 18 Vdc）
静态	135 μA（典型值）（@ 12 Vdc）
电导率
解决方案 EC 的范围	0 至 3 dS/m
散装 EC 范围	0 至 3 dS/m
准确性	±（读数的 5% + 0.05 dS/m）
精度	BEC的0.5%
相对介电常数
范围	1 至 81
准确性	±（读数的 2% + 0.6），溶液 EC ≤ 3 dS/m，从 1 到 40 ±1.4（溶液 EC 从 40 增加到 81 ≤1 dS/m）
精度	< 0.02
体积含水量
范围	0 至 100%（使用 M4 命令）
含水量精度	±1%（使用特定土壤校准） ±3%（工厂 VWC 型号的典型值），其中溶液 EC < 3 dS/m
精度	< 0.05%
土壤温度
范围	-50° 至 +70°C
分辨率	0.001°摄氏度
准确性	±0.1°C（探头本体埋在土壤中时，典型土壤温度 [0 至 40°C]） ±0.5°C （全温度范围）
精度	±0.02°摄氏度
