FWPR-20飞瓦级光接收器系列

FWPR-20飞瓦级光接收器系列-特征

1. 低噪声 – NEP 0.7 fW/√Hz

2. 包括增益高达 10¹² V/A 的跨阻放大器

3. 波长范围从 320 nm 到 1700 nm

FWPR-20 系列光接收器将低噪声 Si 或 InGaAs PIN 光电二极管与专门设计的跨阻放大器相结合，具有高达 10¹² V/A的高增益和低噪声。由于其 0.7 fW/√Hz 的极低 NEP，这种独特的组合产生了具有飞瓦灵敏度的光接收器。可以直接检测低至约 50 fW 的光功率。结合可选的 FEMTO 锁相放大器，甚至可以检测亚飞瓦范围内的功率水平。

由于具有很高的灵敏度，FEMTO FWPR-20 系列光接收器可以在许多应用中替代 APD、PMT 和冷却锗光电二极管。不需要昂贵的高压电源或冷却。

FWPR-20-SI 在可见光和近红外波段提供类似于基于 APD 的单光子计数模块的高量子效率。在时序要求不严格的应用中，例如，当光子计数器的信号被积分 10 毫秒或更长时间时，FWPR-20-SI 光接收器以一小部分成本实现了可比的信噪比。

对于 NIR 光谱，InGaAs 型号 FWPR-20-IN 取得的结果与基于带外部放大器的液氮冷却锗检测器的更加昂贵和复杂的系统类似。由于已经集成了低噪声、高增益放大器，可以在 FWPR-20 Femtowatt 光接收器的输出端直接获得伏特范围内的信号。

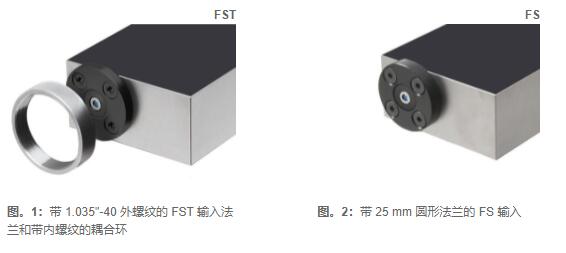

自由空间输入设计为带螺纹耦合环的 1.035"-40 螺纹法兰 (FST) 或无螺纹的 25 mm 圆形法兰 (FS)。这两种类型都与来自不同制造商的光学配件广泛兼容，例如透镜、管、笼式系统、光学适配器等。

只需拧上 PRA 系列的光纤适配器，即可将 FST 自由空间输入轻松转换为光纤连接（FC、FSMA）。

相对大面积的检测器有助于自由空间应用中的光学聚焦，并在使用可选的光纤适配器时确保高度稳定的耦合。

所有 FWPR 光电接收器均配备 UNC 8-32 和 M4 螺纹孔，因此可以方便、稳定地集成到标准杆架上的光学系统中。可选的转接板 PRA-PAP 开辟了更多的安装选项。

最大输出电压 ±10 V（@ 100 kΩ 负载）。偏移量可通过电位器调节。输出短路保护。带螺纹的 M4 和 8-32 安装孔，用于标准安装柱。通过 3 针 Lemo ®插座供电 ±15 V。配套连接器随设备提供。可选电源 PS-15 可用。如需更多信息，请查看数据表或联系 FEMTO。
