TCOMSYS01 热立方热舒适度测量系统

介绍

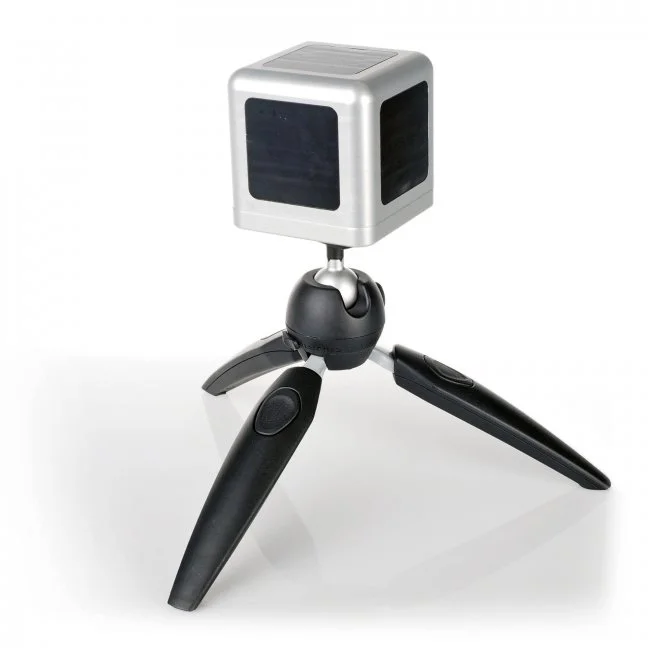

TCOMSYS01设计用于研究辐射源对人体舒适度的影响。它配备了在5个方向上测量的热通量传感器和湿度和温度探针，可以很好地了解与人体热相似的金属体从各个方面的能量增益和损耗；TCOM01传感器本质上是一个微型热人体模型。

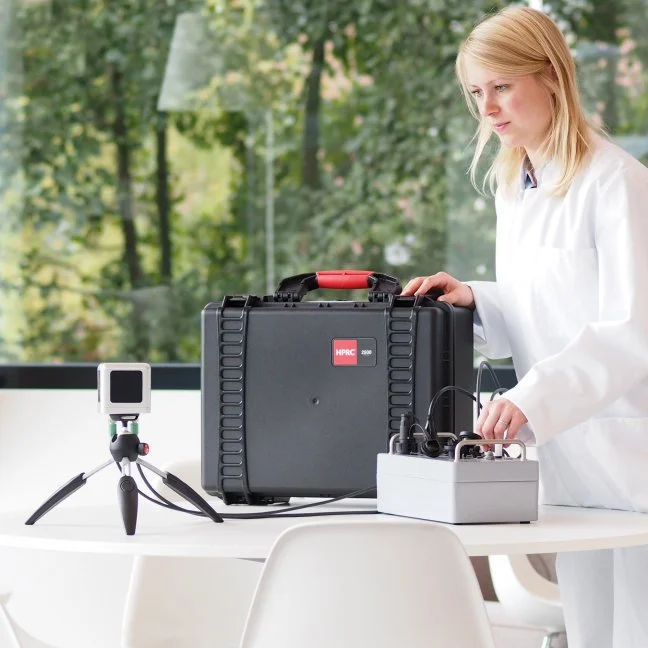

TCOMSYS01系统采用传感器和电子设备，根据热立方体方法测量热舒适度。 MCU（测量和控制单元）的高精度确保TCOMSYS01仍能测量到非常低的热通量。MCU有一个坚固的铝制外壳。系统生成一个测量文件，包括一个时间戳。测量数据存储在MCU中，随后下载到PC。用户负责数据分析。

如何使用TCOMSYS01

TCOMSYS01的主要信息来源仅为使TC0M01传感器保持恒定温度所需的功率[W]；人类舒适度的一个非常直接的衡量标准。该功率可以与20°C环境空气温度、无对流（零风速）和无辐射时所需的功率进行比较。如果出现过热或热应力或过冷或冷应力的情况，功耗将立即显示出来。

TCOMSYS01的热通量传感器提供的第二直接信息是作为方向的函数的热损失或增益[W/m2]。如果辐射源占主导地位，TCOMSYS01将测量辐射不对称性。

为了研究辐射源的确切影响，在许多情况下，可以使用一个简单的实验来区分对流和辐射热传输，比如打开和关闭辐射源或屏蔽辐射源。

远红外辐射源可以通过用硅片临时屏蔽来研究。硅的传输率约为50%。来自太阳或灯的辐射可以通过遮蔽和不遮蔽来量化。

为了研究服装的隔热效果，TCOM01可以使用相同的织物进行隔热。

网络浏览器可用于实时测量审查、数据收集和更改控制设置，如TCOM01体温。

历史

早在1929年，A.F.Dufton就设计了Eupatheoscope（源自希腊语“幸福感-情绪-检查”），从舒适的角度量化房间的状况。它由一个被控制以保持23°C温度的变黑圆柱体组成。使用的功率是根据等效温度来解释的。

1990年，Bruel&Kjear公司除了处理Fangers方程外，还基于同样的原理携带了一台热舒适度计（型号1212）。

这两种型号都只涉及一个集成的功率测量。新的热立方体方法通过结合全向热通量测量对此进行了改进。

TCOMSYS01的不同之处是什么？

热舒适性的主要因素是空气温度、空速、辐射温度和湿度。除此之外，还有一些个人因素，如代谢率和衣物隔热。

许多研究使用了EN ISO 7730中应用的Fanger热舒适方程：中等热环境——PMV和PPD指数的测定以及热舒适条件的规范。另一种方法利用温度测量：EN ISO 27243：高温环境。根据WBGT指数（湿球温度）估算工作人员的热应力。 这些方法是非常间接的，特别是在根据空速和辐射确定热流时。

额定运行条件

TCOMSYS01设计用于在+10和+25°C之间工作。在其标准配置中，未绝缘且稳定在33°C，额定在室内条件下运行，包括辐射加热。

大约在以下条件之一下，它将稳定在33°C：

在其他条件下，由于过热（指示过热或热应力）或电力短缺（指示过冷或冷应力），传感器可能无法稳定其体温。TCOMSYS01采用低电压供电，使用安全。

TCOMSYS01可以用于以周为顺序的短期户外实验。在长期暴露于太阳辐射下的情况下，黑色热通量传感器涂层可能会变得更具反射性。

用户界面：MCU是一个web服务器

MCU用作网络服务器，可以连接到局域网。不再下载USB驱动程序和接口软件！或者，它提供了一个“USB上的以太网”或虚拟以太网链路，您可以使用USB电缆连接到MCU。如果您在web浏览器中键入MCU的IP地址（默认为192.168.66.1），则可以访问用户界面。

仅订购TCOM01传感器

传感器TCOM01也可用作“仅传感器”；然后，配置包括具有5 x热通量、1 x温度、1 x加热器、2 x电缆、2 x底盘连接器和1 x三脚架的人体模型。然后用户必须将其与他或她自己的测量和控制单元结合起来。
