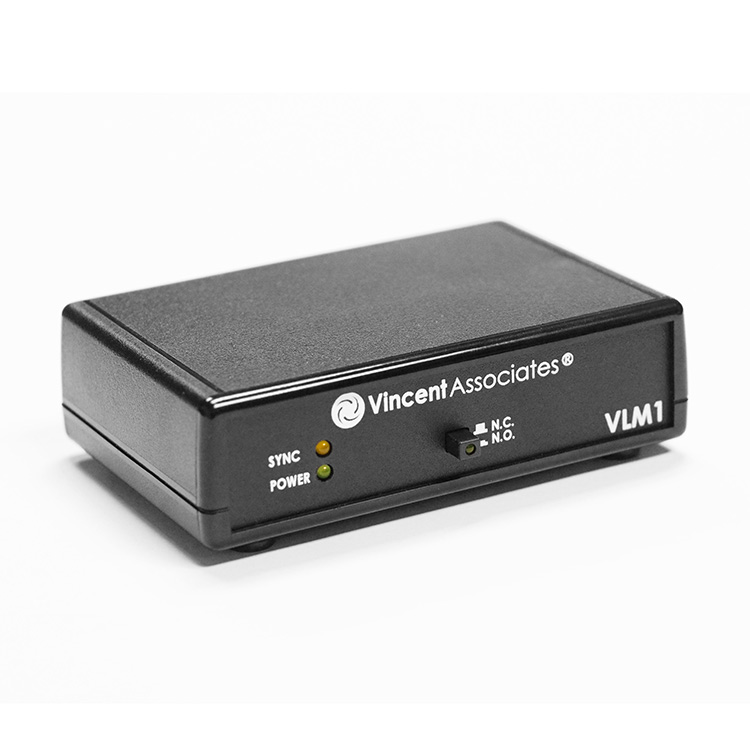

Uniblitz VLM1 FS 快门接口模块

更新时间:2024-09-30

浏览量:45

  • 品牌:Uniblitz
  • 型号: VLM1 FS
  • 描述:Uniblitz FS 系列快门不需要驱动程序即可操作(只需 +5V 打开和 0V 关闭),因此对于需要通过 TTL 信号或 USB 接口远程操作快门的应用,可以使用 VLM1 接口模块。...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

Uniblitz VLM1 FS 快门接口模块描述:

产品手册 数据表

Uniblitz FS 系列快门不需要驱动程序即可操作(只需 +5V 打开和 0V 关闭),因此对于需要通过 TTL 信号或 USB 接口远程操作快门的应用,可以使用 VLM1 接口模块。该设备还提供可选的电子同步接口以及 SYNC 输出 BNC。此外,该设备可以使用 USB 接口进行操作,该接口将使用计算机的电源来操作 VLM1 和连接的快门。

产品规格

电源要求 USB/电源输入:+5VDC 0.5A 最小 (+5VDC 1A 适配器提供)
连接到计算机的 USB 端口时,会提供一根 USB 接口电缆,用于供电和数据。当不使用计算机的 USB 端口时,此电缆也可以连接到 +5VDC 电源适配器(随附)。
脉冲输入 (BNC) 输入可用于通过 +5V TTL 信号控制快门 - 脉冲宽度决定曝光时间。
高电平有效或低电平有效,可通过内部跳线进行选择。(默认 – 低电平有效)
SYNC 输出 (BNC) 可用于同步输出的输出。
高电平有效或低电平有效输出可通过内部跳线进行选择。(默认 – 高电平有效)
快门连接 一个 5 针可插拔弹簧端子互连器,用于百叶窗端接和与 VLM1 同步系统接口(电线颜色来自百叶窗。黄色、绿色和蓝色在未安装可选电子同步系统的快门上不可用。
引脚 1 – 快门 A(红色)
引脚 2 – 快门 B(棕色)
引脚 3 – 同步系统 E(黄色)
引脚 4 – 同步系统返回 D(绿色)
引脚 5 – 同步系统 +5VDC F(蓝色)
常规 尺寸 (HWD):1.39 x 4.50 x 3.69 英寸(35.3 x 114.3 x 93.5 毫米)
LED 指示灯:绿色 – 电源。黄色 – 同步系统激活(如果快门配备了电子同步系统)
开/关开关:按压打开和按压关闭操作。开关执行器内置绿色 LED,用于驱动器主动指示。
符合 RoHS 标准

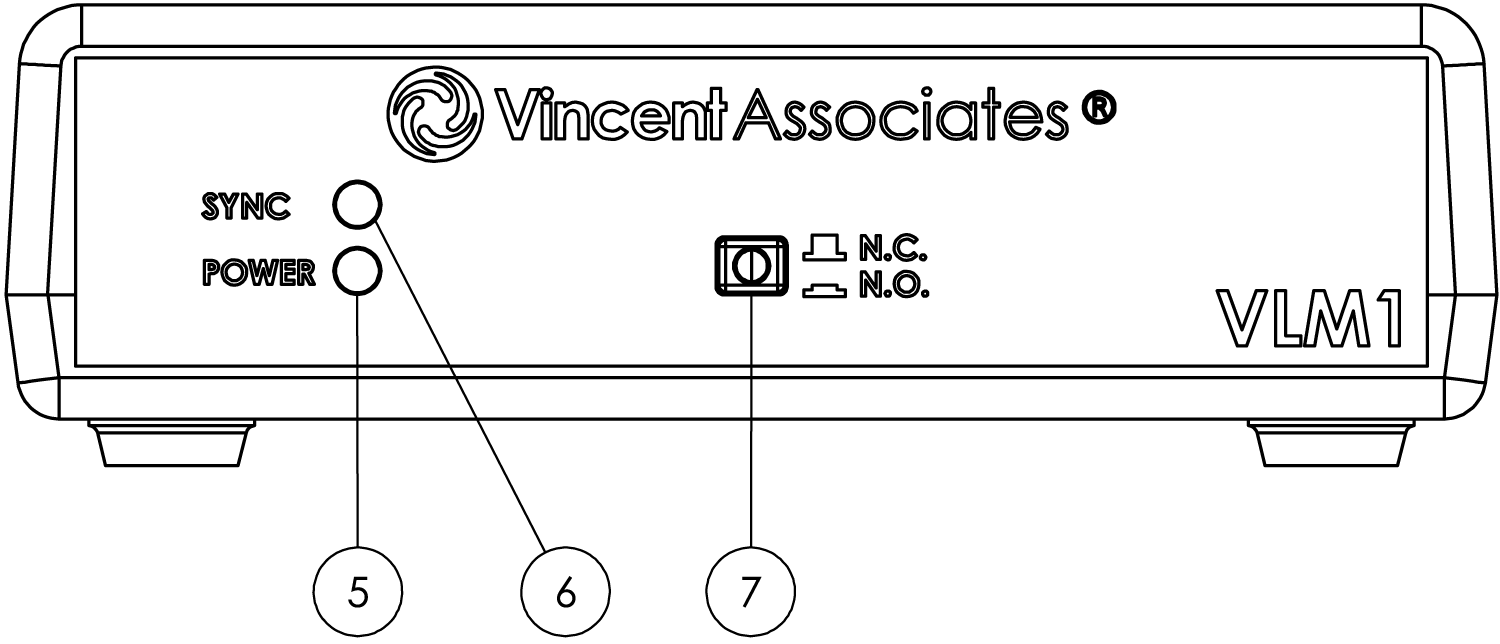

前面板布局

前面板
LED 电源指示灯 (5) 指示模块的电源状态。
LED 同步状态指示灯 (6) 指示模块的电子同步状态(如果安装的快门配备了电子同步系统)。
手动快门开/关开关 (7) 按下可打开,再次按下可关闭快门。按钮上的绿色 LED 指示驱动器何时处于活动状态。

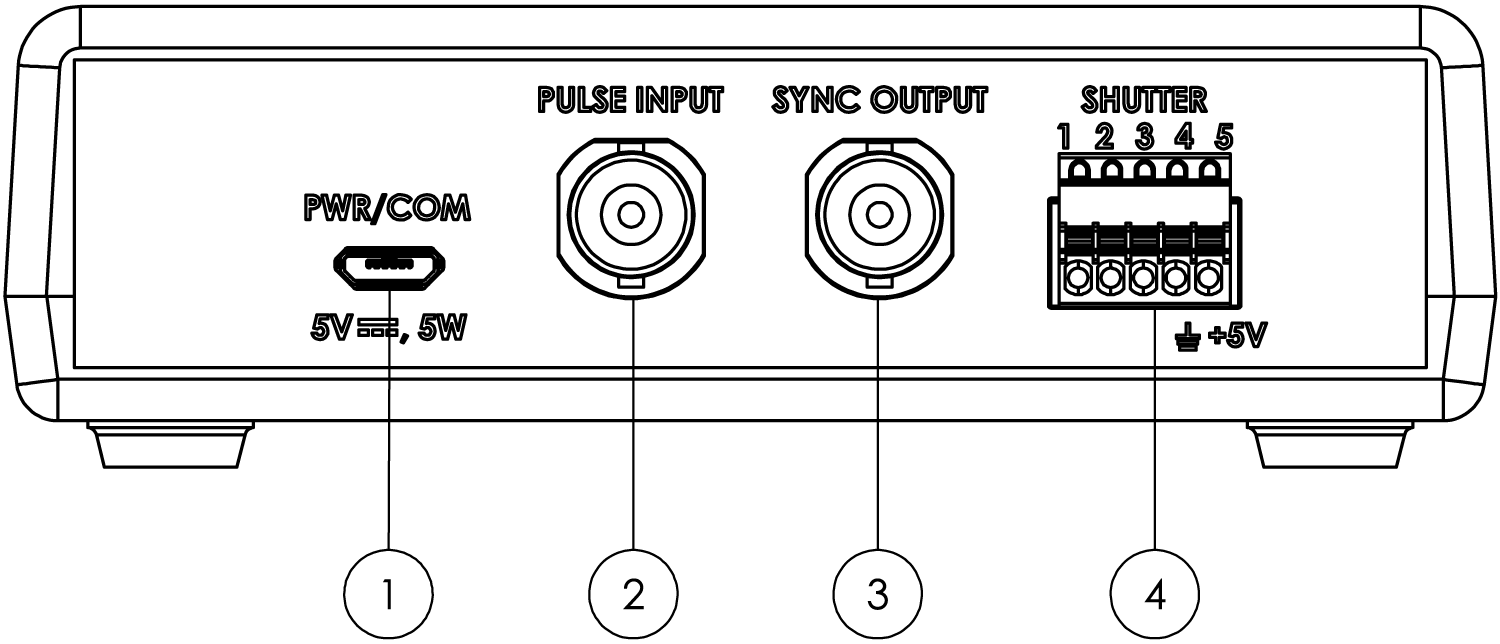

后面板布局

后面板
USB/电源输入 (1) +5VDC 0.5A 最小(包括 USB5 +5VDC 1A 壁式适配器)。随附一根 USB 接口电缆(USB A 2.0 到 USB Micro B)用于 USB5 电源,也可以连接到计算机以提供电源和数据。
脉冲输入 BNC (2) 通过 +5V TTL 信号进行快门控制 - 脉冲宽度决定曝光时间。高电平有效或低电平有效(默认)可通过内部跳线进行选择。
同步输出 BNC (3) 用于配备电子同步系统的百叶窗。高电平有效或低电平有效(默认)可通过内部跳线进行选择。
5 针可插拔弹簧端子 (4) 用于快门终止和同步系统接口。FS 系列百叶窗的飞线可以直接连接到该端子(无需适配器)。
