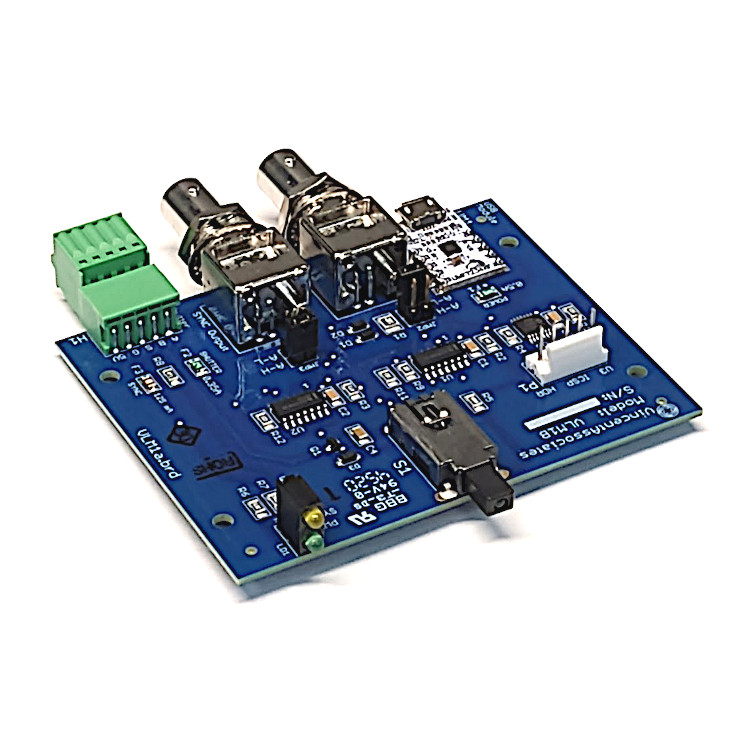

Uniblitz FS 系列百叶窗不需要驱动程序即可操作（只需 +5V 打开和 0V 关闭），因此对于需要从 TTL 信号或 USB 接口远程操作百叶窗的应用，可以使用 VLM1B 接口模块。该设备还提供可选的电子同步接口以及 SYNC 输出 BNC。此外，该设备可以使用 USB 接口进行操作，该接口将使用计算机的电源来操作 VLM1B 和连接的百叶窗。
产品规格
| 电源要求 | USB /电源输入：+5VDC 0.5A min（兼容 USB5 +5VDC 1A 壁式适配器） |
| USB 接口电缆（USB A 2.0 到 USB Micro B）可以与 USB5 壁式适配器一起使用，也可以连接到计算机以提供电源和数据。 | |
| 脉冲输入 （BNC） | 输入可用于通过 +5V TTL 信号控制快门 - 脉冲宽度决定曝光时间。 |
| 高电平有效或低电平有效，可通过内部跳线进行选择。（默认 – 低电平有效） | |
| SYNC 输出 （BNC） | 可用于同步输出的输出。 |
| 高电平有效或低电平有效输出可通过内部跳线进行选择。（默认 – 高电平有效） | |
| 快门连接 | 一个 5 针可插拔弹簧端子互连，用于百叶窗端接和与 VLM1B 的同步系统接口（电线颜色显示来自百叶窗。黄色、绿色和蓝色在未安装可选电子同步系统的快门上不可用。 |
|
引脚 1 – 快门 A（红色） 引脚 2 – 快门 B（棕色） 引脚 3 – 同步系统 E（黄色） 引脚 4 – 同步系统返回 D（绿色） 引脚 5 – 同步系统 +5VDC F（蓝色） |
|
| 常规 |
尺寸 （HWD）：0.59 x 3.42 x 2.73 英寸（15.0 x
86.9 x 69.3 毫米） 重量：2.28 盎司（0.065 千克） |
| LED 指示灯：绿色 – 电源。黄色 – 同步系统激活（如果快门配备了电子同步系统） | |
| 开/关开关：按压打开和按压关闭操作。开关执行器内置绿色 LED，用于驱动器主动指示。 | |
| 符合 RoHS 标准 |

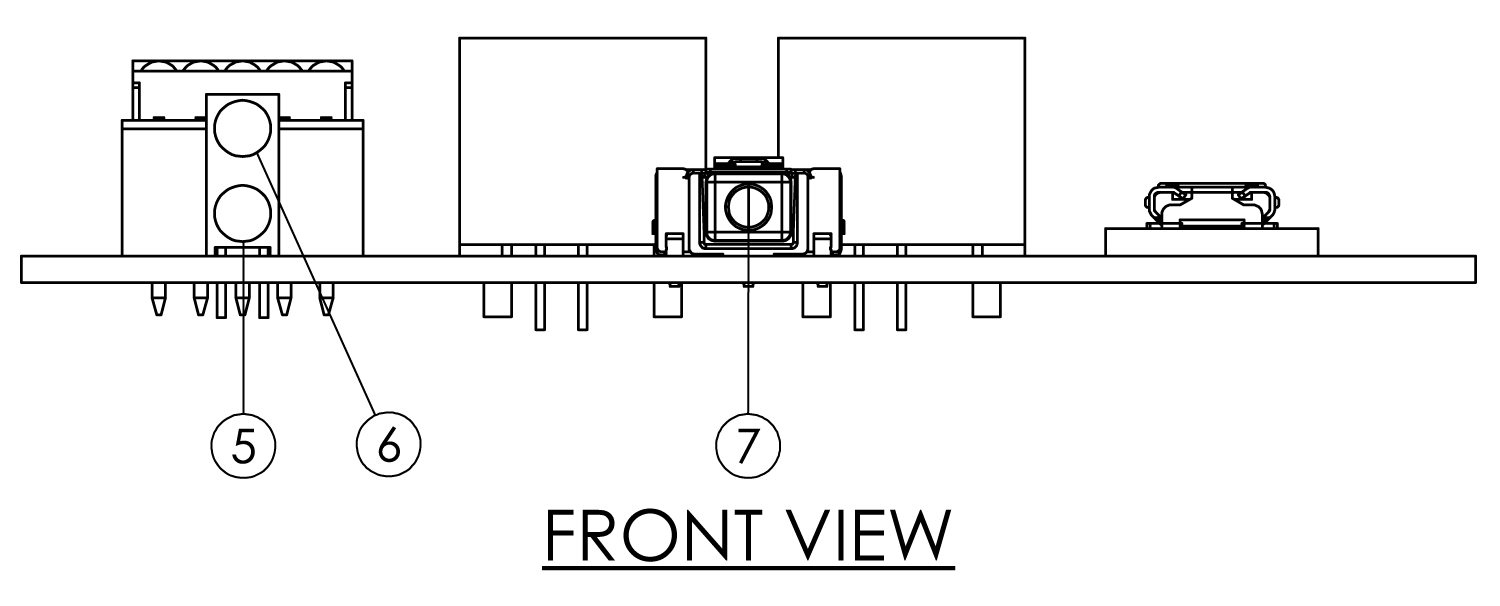

前面板布局
| 前面板 | |
| LED 电源指示灯 （5） | 指示模块的电源状态。 |
| LED 同步状态指示灯 （6） | 指示模块的电子同步状态（如果安装的快门配备了电子同步系统）。 |
| 手动快门开/关开关 （7） | 按下可打开，再次按下可关闭快门。按钮上的绿色 LED 指示驱动器何时处于活动状态。 |

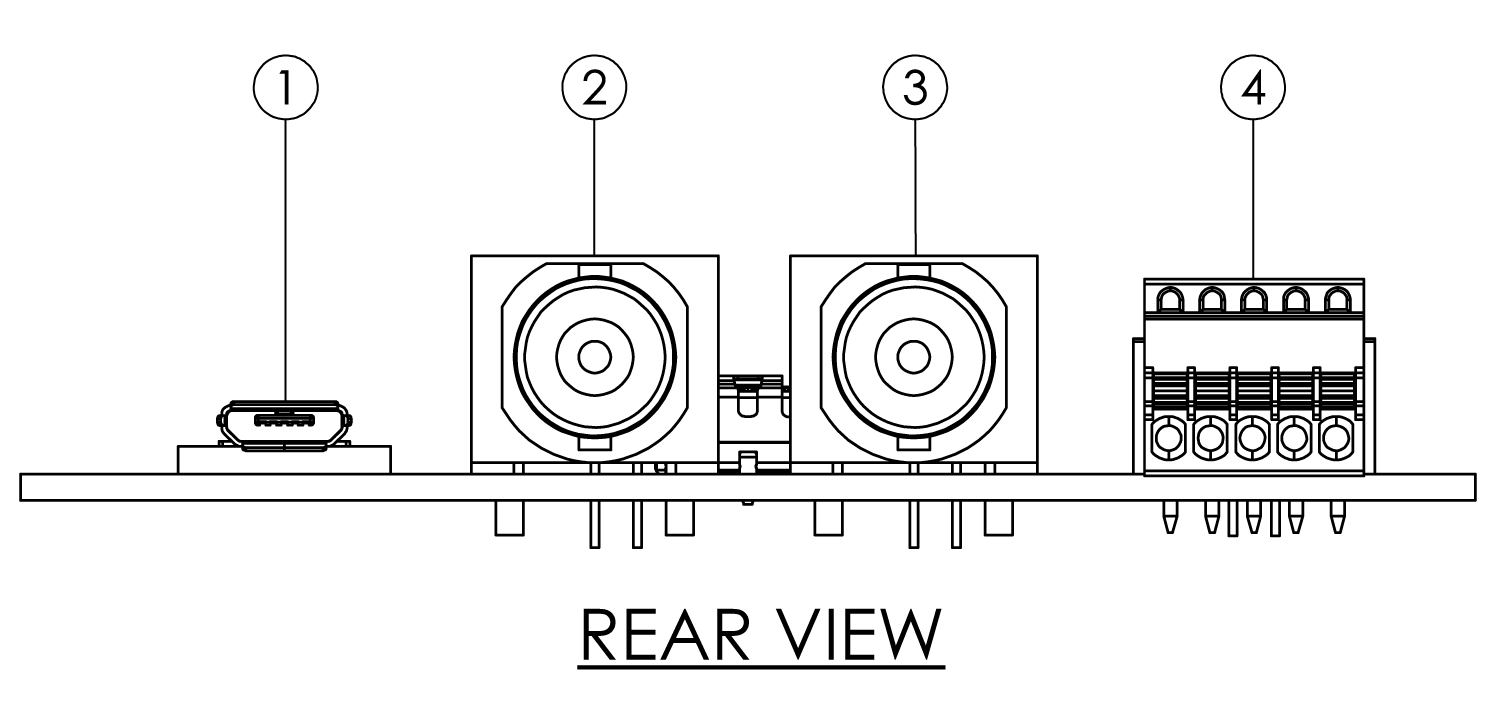

后面板布局
| 后面板 | |
| USB/电源输入 （1） | +5VDC 0.5A min（兼容 USB5 +5VDC 1A 壁式适配器）。USB 接口电缆（USB A 2.0 到 USB Micro B）可以与 USB5 壁式适配器一起使用，也可以连接到计算机以提供电源和数据。 |
| 脉冲输入 BNC （2） | 通过 +5V TTL 信号进行快门控制 - 脉冲宽度决定曝光时间。高电平有效或低电平有效（默认）可通过内部跳线进行选择。 |
| 同步输出 BNC （3） | 用于配备电子同步系统的百叶窗。高电平有效 （默认） 或低电平有效可通过内部跳线进行选择。 |
| 5 针可插拔弹簧端子 （4） | 用于快门终止和同步系统接口。FS 系列百叶窗的飞线可以直接连接到该端子（无需适配器）。 |
