SDI 2460 & 2466 加速度传感器

更新时间:2023-06-02

浏览量:818

  • 品牌:SDI
  • 型号:2460 & 2466
  • 描述:SDI的2460和2466型低成本三轴MEMS直流加速度计是一种坚固的即插即用测量设备,在大多数零至中频商业和工业应用中提供可靠的性能,尤其是在要求低噪声和长期稳定性的情况下。2460包括一根3英尺的...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

SDI 2460 & 2466 加速度传感器描述:

数据表

SDI的2460和2466型低成本三轴MEMS直流加速度计是一种坚固的即插即用测量设备,在大多数零至中频商业和工业应用中提供可靠的性能,尤其是在要求低噪声和长期稳定性的情况下。2460包括一根3英尺的集成电缆,在操作上与2466相同,2466具有一个连接器,可轻松定制电缆长度和位置。

每个SDI 2460和2466三轴加速度计都具有三个正交安装的低噪声加速度计,位于一个坚固耐用的环氧树脂密封阳极氧化铝外壳内。车载电压调节和内部电压参考消除了对精密电源的需求。它们对温度变化和梯度相对不敏感。单个轴方向标记在带有正加速度的情况下,正加速度定义为沿轴箭头方向的加速度。坚固的阳极氧化铝外壳是环氧树脂密封的,可以通过两个螺钉、粘合剂或连接磁铁轻松安装。

  • 可用的 G-范围
  • ± 2 g
  • ± 5 g
  • ± 10 g
  • ± 25 g
  • ± 50 g
  • ± 100 g
  • ± 200 g
  • ± 400 g

低噪声:10μg/rootHz±2g满量程版本的典型值

-55至+125°C工作温度范围

三个正交轴上的加速度和振动传感

长期稳定性

灵活的+8至+32 VDC电源

±4V差分输出或0.5V至4.5V单端输出

对从零(DC)到2000+Hz的频率作出响应

低阻抗输出支持高达2000英尺的电缆

简单八(8)线连接,可选择集成电缆或连接器

坚固的阳极氧化铝外壳

完全校准和系列化以实现可追溯性

零至中频应用

g 量程 灵敏度,微分 频率响应(典型值,3 dB) 频率响应(最小值,3 dB) 频率响应(典型值,5%) 输出噪声,差分(RMS,典型值)) 最大限度。机械冲击(0.1 毫秒)
G 毫伏/克 赫兹 赫兹 赫兹 微克/(根赫兹) g(峰值)
±2 2000 0 – 525 0 – 300 0 – 250 10 2000
±5 800 0 – 800 0 – 420 0 – 400 15 2000
±10 400 0 – 1100 0 – 660 0 – 700 23 5000
±25 160 0 – 1750 0 – 1050 0 – 1300 38 5000
±50 80 0 – 2100 0 – 1400 0 – 1600 60 5000
±100 40 0 – 3000 0 – 1700 0 – 1700 121 5000
±200 20 0 – 3600 0 – 2100 0 – 1900 243 5000
±400 10 0 – 4200 0 – 2400 0 – 2000 475 5000

操作

SDI 2460和2466型MEMS直流加速度计在使用AOP和AON输出信号以差分配置连接到仪器时提供良好性能,但它们也支持单端操作以实现完全的灵活性。

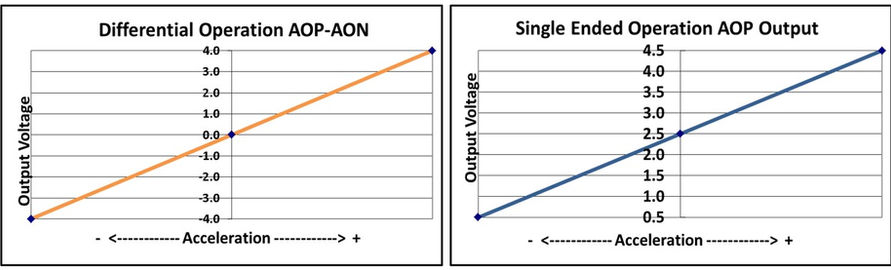

这些加速度计产生随加速度变化的差分模拟输出电压对(AON和AOP)。信号输出在大约2.5伏的共模电压附近是完全差分的。在零加速时,输出差分电压标称为0伏直流电;在±满刻度加速度下,输出分别为±4伏直流电,如图(下图)所示。输出比例因子与+8至+32伏的电源电压无关。

当无法进行差分连接时,SDI建议通过将AOP和GND连接到仪器并断开AON,以单端模式将加速度计连接到仪器。请记住,与差分连接相比,单端连接的信噪比降低了一半。

性能-所有版本

所有型号:除非另有规定,否则Vs=+8至+32 VDC,TC=25°C,差模。量程=±g范围=8000 mV。

注(1):仅适用于2g至50g;100g及以上的版本进行了测试,规定范围为-65至+65g。

注意:大于所列应力可能会对设备造成不可逆性损坏。这些只是最大应力等级。不意味着在这些条件下或高于这些条件时设备的功能操作。

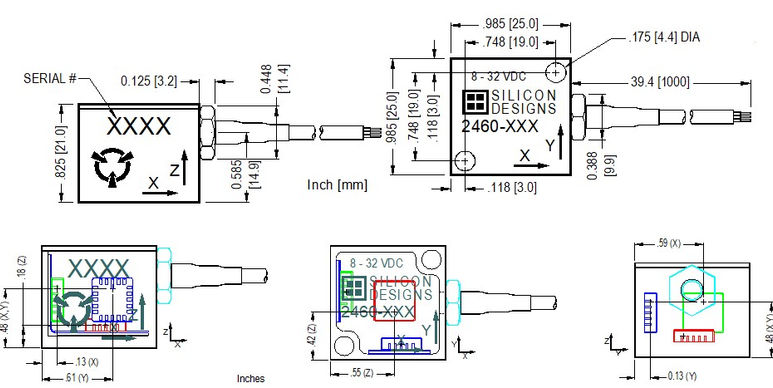

SDI 2460型

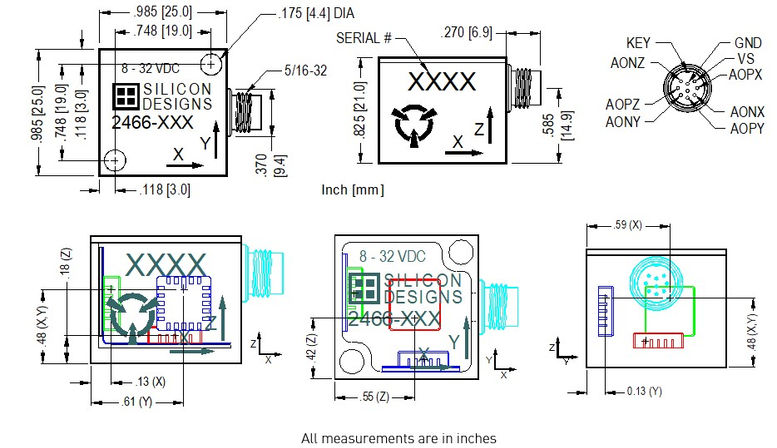

SDI 2466型
